夢ｔｏｍｏｒｒｏｗ　　　アルテック604



昔　ＭＪには　Ｍ・Ｊ　ＦＡＸという折込ページに色々な回路図や図面が掲載されていた　今回図書館にて1984.3月号にこの図面があった　2017.09.12追加情報
Ｗ５８ｘＨ９２ｘＤ４８とした自作の箱と大きさでどのように違うのか？　これから比べてみる　しかし貴重な資料だと感激　


　モノーラル用のスピーカーユニットは６０４シリーズだ
　できれば６セルの６０４Ｅ、６０４Ｇまでと思う
　１セル（と呼ぶかは？）はのっぺりとしていて好きになれない
　いつかなうともしれず
　だから夢なのだ
　夢ｔｏｍｏｒｒｏｗなのだ
　かなったら夢で無くなる
　でもかなって欲しい


ねらい目は、これだ。ネットワークは無くても良い。１本だけあれば良い。リコーンされていても仕方ない。
クリックで拡大→　604E　１９６５年〜　コーン紙もだいぶやつれている。

型　式：同軸２ウェイ・フルレンジ
ユニット構成：ウーファー・３８ｃｍコーン型
　　　　　　　　 トゥイーター・４．４ｃｍコンプレッションドライバー＋マルチセルラホーン
クロスオーバー周波数：１．５ｋＨｚ
インピーダンス：８Ωまたは１６Ω
感　度：１０２ｄＢ／Ｗ／１ｍ
最大入力：５０Ｗ（ピーク）、３５Ｗ（ｒｍｓ）
再生周波数帯域：２０〜２２，０００Ｈｚ
最低共振周波数：２５Ｈｚ
バッフル開口径：３３７ｍｍ（リアマウント）
外形寸法：直径３８９×Ｄ２８３ｍｍ
重　量：１５．３ｋｇ（ネットワーク含）
備　考：ネットワーク付属


アルテックの傑作３８センチ同軸スピーカー６０４Ｅ。　
純正リコーン済み。外観は白色系のつやのある塗装仕上げ。この時期の周波数レスポンスは、このスピーカーの特徴でもある中高音域に張りがある。

　　　　　604G　写真はつぶれている白黒だ。外観はＧからダークグレーに変わる。
　ラジオ技術誌１９７５年１月号　１５８，０００円
　この前、秋葉原で見かけたときが買いだったか？。
　マルチで鳴らすから、ネットワークは不要だ、比較のために持っていたい気もする。
　１本だけ探すからなかなか見つからない。





　　604-8KS　１９８１〜１９９８年で６０４シリーズは生産終了。１セルは好きではない。しかし、音はシリーズ最高とか。

　　　　　　　


エンクロジャー


　ＡＬＴＥＣ６２０国産箱入り　６０４−８Ｇ（左）　寸法が不明だが、ユニットを入手したら合板でエンクロジャーづくりに専念する。
　右は６２０Ｂ／６０４−８Ｈ　オリジナル箱
　このエンクロジャーの寸法が不明である。目算ではＷ＝６５０、Ｈ＝１０００はあると思う。容積は１７０リットルはキープしたい。そうなるとＤ＝３５０ｃｍくらいか。（2001.09.29）


自作の箱→　2001.10.04　６０４Ｅが自宅に転がり込んでくる。夢が実現した瞬間だ。

Ｗ５８ｘＨ９２ｘＤ４８とした。容積は２２０リットル位である。ダクトは裏に付けるのが私のやりかただから、正面にはない。（2001.10.06製作）

このような感じで裏蓋として上方を開けたり、下方にしたり、或いは密閉気味にしたり出来るから。
これは、いわゆる平面バッフルの変形版といえる。（後面開放）は、スピーカーを無理なく素直に使えると思っているし、ダクト式等のように一度決めると仲々変更できないのは好まないから、優柔不断な私には似合いだ。現状は、スピーカーの背面は押入れで、木製ベニヤ張りの引き戸があるから、この裏蓋がなくともそれなりの反射音はあると思うが、しっかりとした戸ではないので、この戸にバッフルの役目は無理だ。（2015.09.28）


604Eのことが楽しく読める　20230425
以下に大変参考になる記事かある　お世話になります
https://tonequality.jp/2020/04/10/altec604e/

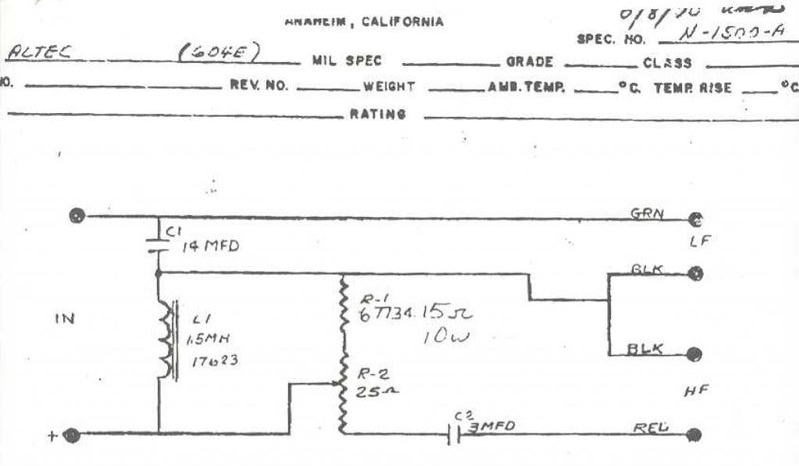

604Gネットワーク　下図はMJ2023.6に掲載のものをいただきました 　20230613
2023.6月号　スピーカースタンドとネットワークの製作P.37から引用　専用のネットワークは手持ちないがマルチで聴いているので不要だが将来的にシンプル化を
目指しているのでマルチアンプも止めて行く場合に専用のネットワークが必要になる
自作のものもあるが今のところ使う予定はない http://ph7dc.but.jp/dc_amp/2way_network.htm
