No．１２４　ＳＰ１０ターンテーブル制御アンプ製作記　　　　(C) Copyright 2001.ph7 All Rights Reserved


　回転系はメーカー頼りと、しか思えなかった
　まさか、それを制御するとは？
　夢にも思わなかった
　これには参った
　しかも悪戦苦闘

　今も課題を抱えて・・・
　でもこれが楽しいのだ



ＳＰ１０ターンテーブル制御アンプ製作記の始まり　々

動機は単純だ
　金田明彦先生が来られて試聴会を開催する回数が増えるにつれ、先生がいちいち重たいプレーヤーを送り込む必要も無いだろうし、ケースとしては破損事故もあった。
　自分としては得意のデジタル技術を発揮できると考えたから、ねばならぬ式だった。

昔とった、きねづか？
　アマチュア無線に明け暮れていたころは、周波数カウンターを何台も製作したものだ。ＩＣの世界は簡単であり、結線さえ間違わなければ絶対に動作するものだ。その頃の大作はＳＳＴＶスキャンコンバータである。ものすごい配線であり、一度間違えると迷路のようなものだった。逆に難しいのは共振回路であり、コイルによる逓倍などが目に見えないからだ。高調波などである。
　そのようなことから、このターンテーブル制御アンプは軽い軽いと本当に軽く見てしまった。

ＭＪの記事は見たいがＭＪが手元に無い？
　早速、テクニカルサンヨーの山口おばちゃんに頼んだ。ついでにパーツも頼んだ？。主従が逆かな。

モータードライブアンプ
モータードライブアンプ出力電圧ピーク値等
Ｐ１−Ａ１ ＋−８Ｖ　　　RG=８７０Ω　RE=７５０Ω＋　５０Ω　ＲＳ=２８０Ω
Ｐ２−Ａ２ ＋−８．５Ｖ　RG=　1ＫΩ　RE=８２０Ω＋　６８Ω　ＲＳ=２７０Ω
Ｐ３−Ａ３ ＋−７Ｖ　　　RG=８４０Ω　RE=６８０Ω＋１００Ω　ＲＳ=２１６Ω
Ｉｏ＝１５〜１６ｍＡ各アンプとも


レギュレーター　
　−５Ｖの配線部図面において誤りがある。＋の方を参考に・・・。

位置信号発振器
　動作確認と調整はオシロスコープや周波数カウンターがあると簡単になる。私は両方でやってみたが、信号最大の少しＶＲ右前ところが目的の周波数となるし安定している。

制御部
　一番大変な基盤の制御部配線部図面には、誤りを数カ所確認した。回路図の方はほぼ間違いはない。特に電源ラインとアースラインを基盤上で切り分ける箇所があるが、基盤のＢとある付近でカットしているが、Ｃのそばになる。そうしなければ、−５Ｖが正しく、Ｃのラインにかからない。
　ジェネレータ出力（ＭＣ１４０６９ＵＢの４番ピン）を測るのだが、高周波電圧計は持ち合わせが無い方が多いと思うから、ダイオードで信号を受けてテスターで測る。周波数カウンターがある方は１ＭＨｚの表示、オシロスコープでは方形波が見られる。この回路は発振回路の基本だからテスターで当たって電圧が出ていればＯＫな位、水晶発振の回路は正常に動く。
　５７ページの上右側の制御部基盤の実体配線図に誤りがある。ＳＷ１ａの４５と３３の数字が逆になっている。回路図をチェックすればすぐに分かる。なお、回路とパターンでは、抵抗値増減の回転方向が逆となるからその点も留意すること。
　あとは、ＩＣ周辺の取り込みも不思議なところがある。（以下）
　サンプルパルス発生のＭＣ１４５２８Ｂには２台の集積回路が入っているが、ピン５から信号が入るとピン７から出る。ピン１１はピン９から出る。回路図は反対だから気を付けよう。同じＩＣのピン１．２とピン１４．１５周りが実体配線図では１５０ＫΩを介して＋５Ｖと−５Ｖがショートする形になるので留意するように・・・、回路図が正しい。

ＭＣ１４５２８Ｂについて、熊本の田中さんからメールがあった。（2002.08.10）舌足らずの点があるので追加する。 ピン配置は、次のようになっており、どちらが正しいのかと思ってしまう。

回路図では	配線図では
イン　アウト	イン　アウト
１１→９ピン	１１→９ピン
４→７ピン	５→７ピン

ＭＣ１４５２８Ｂピン４、１２はインバータなし。５，１１は出力が負論理のインバータあり。４、１２は−５Ｖにプルダウン固定。５，１１に能動な入力（H）があると、その先のＯＲ素子は能動な出力となる。したがって、５，１１に入力しないとその先のロジックがおかしくなるはずだ。あるいは、回路図のように４に入力し、５を＋５Ｖにプルアップしても結果は同じだが、配線図は−５Ｖに接続されている。

正解は配線図ということになります。

　ＣＤ４０５９Ａ回りの配線のうち５６ＫΩを介して−５Ｖのかかるうち１カ所がパターンの目１つがずれている。
　ボルテージコンパレーターのＬＭ３１９Ｈのヒステレシスは、私の場合１５Ω＋３６Ωとなった。
　ＩＣは適宜ソケットを使用した。自信のない方には勧める。

位相調整ボリウム
　９時以内に最適箇所があるとの記事であり、９時以内で納まった。この調整は私には難しくてできなかった。試聴会の折りに先生にお願いした。結果は、8時３０分の方向を指した。
　このボリウムの調整は９時を過ぎて行くほどに位相がかかり、緩い回転からきつい回転になると思えば良い。つまり、細かく位相がかかり音楽もゆったりと聴けなくなる状態になる。
　試しに、レコード演奏中にこのボリウムを右に左に回すと音楽が歪む。
　位相ボリウムのそばにあるＬＦ３５６Ｈは、３９８が正しい。

完成したのを気づかない？
　完成していたのに随分と無駄な時間を費やしたこと。つまり、こういうことだ。モーターだけを回転させていたのだ。ターンテーブルの円盤を乗せずにである。試して見てほしいが、回転ムラがあり、どうして？どうして？の連続である。相当の期間が経過した頃、何となく円盤を載せてみるときちんとロックするではないか。あれ、完成していたのだと、その時気づくと同時に複雑な自己嫌悪状態にあった。

パターンや回路図の訂正
　それぞれのパートで説明。
（これ以外は、後日フォロー）

乾電池で回せるが・・・
　当初は、乾電池で回していた。アンプでは使用できなくなった電池を貰い集めて暫く使っていた。ところがある時、仲間で乾電池とトランス式電源（ＬＭ３１７Ｔ　＋−１５Ｖ）との比較をしたところ、トランス式電源の方が生き生きとして聴こえた。乾電池がすべての面で良いとはいえないものだと実感した。

失敗談
　電源のコネクターは３Ｐのものを使用していたため、コネクターの繋ぎ変え時に誤ってパワーアンプ用の３Ｐを差し込んだ。結果は、惨め。正月の出来事だったが、テクニカルサンヨーにお願いして速達でパーツを取り寄せた。さて、何が飛んでいたのか？。
　プリアンプには、必ず４Ｐのコネクターを使っているので、早速ターンテーブル制御アンプも４Ｐに変更した。
　マイホームの商用電源は、あまり良いとは言えない。朝方でも92Ｖ程度である。そのため、通常は100Ｖの安定化装置を使っている。有る日に限って、安定化装置を経由しないで電源を供給した。前述のトランス式電源（ＬＭ３１７Ｔ　＋−１５Ｖ）だから安定化していたはずなのだが、どうもワウフラッターが時々耳障りになるのだ。ジェネレータ出力（ＭＣ１４０６９ＵＢの４番ピン）を再調整するのだが、直らない。写真のようにオシロスコープから周波数カウンターまで持ち出しての大仕掛けとなるが、どこにも故障はない。いろいろ試行のあげく追補のように乾電池にしたら、問題解消した。電源である、良く見るとスルーの商用電源に繋がっていた。これを変えると元にもどった。なんと無駄な数日を過ごした。しかし、一時は、ＴＲパワーアンプの発振かとも疑ったほどである。以前にも発振の影響がターンテーブル制御アンプに悪影響を与えたことがあったからだ。（なんと、出来の悪い商用電源なのか？）

追補　2001.3.29
　その後も安定しないで困っていた。ひょっとすると３３回転と４５回転の調整ＶＲの追加抵抗を調整のため取り替えたりしたのが悪かったのか。よけいなことはしないことだと後悔した。やはり、回転系は難しいのか。そんなことでまた、数日が経過したところで乾電池によるドライブをするときちんと安定する。そういえば、金田明彦先生も乾電池しか使用していないではないか。商用電源は予想されていないことなのか。しかし、そうすると手を加える前の安定していた状況をどう考えたら良いのか？。
　なお、このとき定数を変えながら思ったのだが、３３回転と４５回転の調整ＶＲ回りの定数は前号の記事のように広範なほうが、その範囲内に最良点があることからその方が良いと感じた。

　これは、製作記だから、もっと詳細なレポートも必要かと考えたが、若干のパターン誤りはあるものの回路図はほぼ正しく、ＭＪの記事のとおりで、私としては大きなトラブルはないので、比較的安心して製作できるが根気が必要と思う。また、若干デジタル ＩＣのノウハウが必要である。


試聴
　何も邪魔のない音ということか。楽しみは、前述のとおり電源を変えて音の変化を比較できること。ただただ、このように素晴らしいものを自作で作りあげられる機会を与えてくれたことに感謝。
　今後は、完全対称アンプによる記事が楽しみだが、問題はモータ等の確保だと思う。



ＳＰ１０ターンテーブル制御アンプ内部
　　　　　　　　　　　　　　　　　　　　
　この裏面も見れます。




やはり乾電池
　最近電源をＳＢＤ化して、ヒヤリングを重ねているが、数日前のことだ。Ｎｏ．１２８？完全対称型ＴＲプリアンプ電源は、完璧なレギュレーター搭載のものだから、ＳＰ１０ターンテーブル制御アンプにも使えるかと思ったのが間違いだった。ジョージ・ウィンストーンのピアノソロ（オータム）を聴いているときだった。仲間の一人が、音が揺れているな！。　よくぞ気づいたと思う。微妙な雰囲気だったのだから、普通の人には分からない位だ。乾電池に換えるとぴたりと止んだ。やはりここの電源エネルギーは乾電池しかない。（2002.06.05）


07.1.1新年
　マーラーの2番を聴いたが、音に揺れが生じた。絶対的な金田式DCモータードライブアンプも経年変化？　あたりまえのことだが、別に用意してあるＳＰ１０�U(写真下)で廻すと問題なく聴けた。この際、金田式DCモータードライブアンプをオーバーホールしてみようか。
相当の年月を経過しているにもかかわらず、写真のプレーヤーは完璧。

かたや、金田式　桜のボディー。


資料
　ＴＣ５０８１Ｐ
　ＣＤ４０５９Ａの23番ピン波形
　Technics/テクニクス　SP-10MK2



　ある日ふと、TRIO KP-700プレーヤーとテクニクス SP-10II＋金田アンプドライブ(No.124)との比較を思い立った。いずれもスタビラィザーAT666を乗せてある。あえて比較する必要はないのだが、「やっぱりそうか」と思い起こすためにも・・・。KP-700はコンパクトにまとまった場所のとらないプレーヤーだが、音は鉛のように鈍くベタッとした躍動感のないもので物足りない。なお、カートリッジはいずれもDL-103である。
　過去にXSD15 VS ortofon MC-30、DENON DL-103、LYRA Helikon、AUDIOCRAFT AC-03の比較では前者が圧倒的な強さを見せた。このときのプレーヤーはDENON DP-1300Mであり、シートは東京防音THT-291　制振ターンテーブルマットであった。
　今度は、�@テクニクス SP-10II＋金田アンプドライブ(No.124)＋カートリッジDL-103＋SME3012II＋金田式桜プレーヤーボード�Aテクニクス SP-10II＋SH-10E電源＋EMT XSD15＋サエクWE-308＋大阪ケーブルLead-ConsoleTYPE−IILプレーヤーボードというもので、いずれもスタビラィザーAT666を乗せてある。
　ここにきて、XSD15の評価が変わったというのが正しいのか、�@の構成に敵なしという結果だ。�@は、果たして究極の構成となるのか、�@の奏でる音楽で十二分ということになってしまいXSD15はお蔵。時間の流れとともに比較する耳も衰えたのかもしれないのだが、自分の気持ち（耳）に正直にしていよう。

　以上、プリ　金田式真空管プリアンプ
　　　　　パワー　金田式ＦＥＴパワーアンプ
2010.7.20


2020.04.12
レギュレーターを金田式に

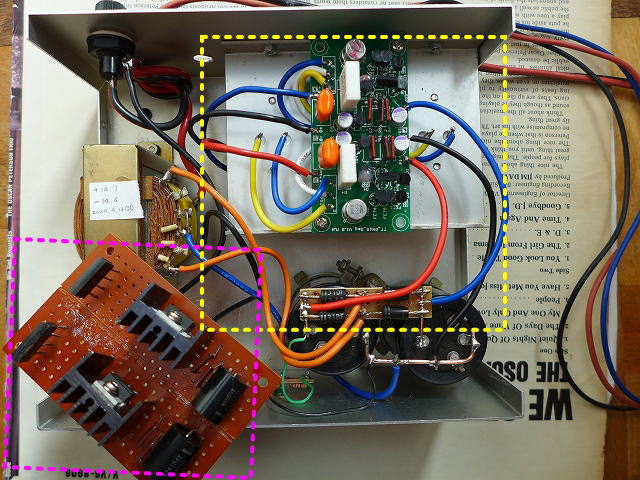

このドライブアンプの電源は当初ピンク枠のLM350（取り外してトランスの上に置いてあるもの）を使ったもので間に合わせていた　（あまりにもドライブアンプに失礼だった）
やはり金田式のREGを使わないと音が本物でない
REGはNo.203のdcamp.bizさん頒布基板が数年前に買い求めてあったのでこれを使う　終段は2SB600とした
No.203は2SB541を勧めているがこれは手持ちがない
黄色い枠のREG一式でどんな音を出すのか楽しみだ
なお、トランスはS.E.L　15V0.5A×2　ケミコンは4700μF50V　ダイオードは31DF2






2020.04.21
ダイオードを替えた　31DF2からCree　SiCのC3D02060Aにした
Creeの　C3D04060A　600V/4Aというのもあるが2Aモノで十分として半値以上安いものにした
SiCの特性によりSBDなのに平滑電圧が31DF2より落ちる　このケースで△0.3V
AC15V→平滑で無負荷DC24V→負荷時DC20.7VをREGで15Vにしている　0.5Aのトランスは起動時容量的に不足かも


こんな貧弱なトランスで出てきた音は・・・

だんだん欲が出てきてユニバーサル基板で終段はSiCのSCT2450KEならどうだろうと思い出した
トランスをAC20V程度は使わないと入出力電圧差が必要だから　病気が・・・

試聴
通称「飛行機のピム・ヤコブ」といわれるオランダ「フイリップス」のアルバム　「COME FLY WITH ME」ピム・ヤコブ・トリオ盤
これを聴いて驚いた
この盤には「凛々しくものすごい録音の良い盤」という印象があった　仲間内も異口同音なのだ
しかし出てきた音はなんと　ドロドロとした良い意味で今まで聴いたことのないリアルさがあった
これは別の盤を掛けたのかと思うほどに今まで聴いていたものとはかけ離れた音だった
これはこの盤に限った出来事なのか？　コロナウィルスが無ければすぐにでも仲間内にも聴いてもらいたいと思うほどの出来事だ
最後にはこれは一体どうなっているのか？と嬉しくて笑ってしまった！！




下の写真の上から
�@SP-10�Uそのもの
�ASP-10�U金田式ドライブアンプで駆動のもの
�BヤマハGT-2000L
�C左にTRIO　KP-700
のプレーヤー達だがカートリッジはすべてDL-103にて同じプリで比較した
結果は�Aに勝るものはない
次に�Bかな
�AはSiCのC3D02060Aに置き換える前の音だから　置き換えた今は雲泥の差かな？
