Ｎｏ．１２９　オールＦＥＴ　ＤＣマイクロフォン

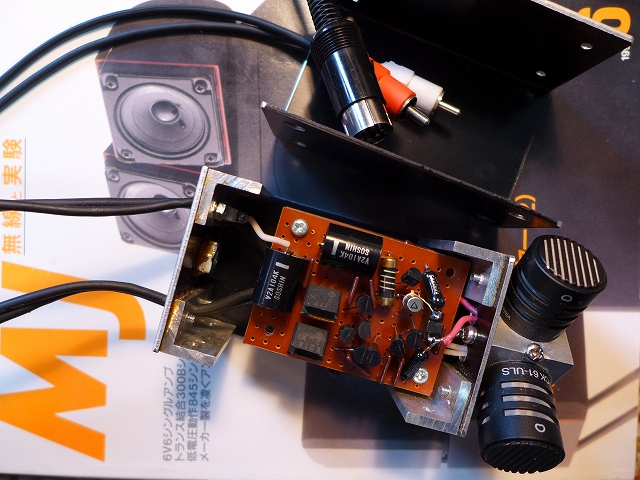

　　　　　写真は2020.05.04に製作の電源をバックに撮り直した

　ＤＣマイクのすすめ
　金田明彦先生は生録音こそアマチュアの醍醐味という
　生と再生音の比較はこれをもってしてでなければ
　語れない
　ストレートに録音した音を聴くことができる
　初めて聴くと誰もが感動するだろう
　リアリティー、臨場感、暖かさ
　その場にいたという優越感
　色々な感が交差する
　人間の耳はいいかげんなものだ
　だから不要な音は聴くまいとする
　あのときの演奏は会場の音空間も悪く良くなかったなーあ
　と思うものの帰ってきてＤＣアンプで聴くとなんと素晴らしいことか
　何度か体験したがあのときの自分の感情がそうさせたのだ
　８月暑くて蒸して演奏者も何度も弦の調整をしていた
　なんと苦労しているのだろうと思った
　それが先入観念としてはたらいた
　東京ベートーベンの演奏だった

マイクユニット
　ＡＫＧのＣＫ－１は入手困難につき、同等のＣＫ－６１を「サンヨーのおばちゃん」に勧められたショップスの半額ぐらいだったろうか。もう一昔しも前のことだから、当時の納品書を見ないと分からない。（今の一昔は５年サイクルだ。）

dcmic_

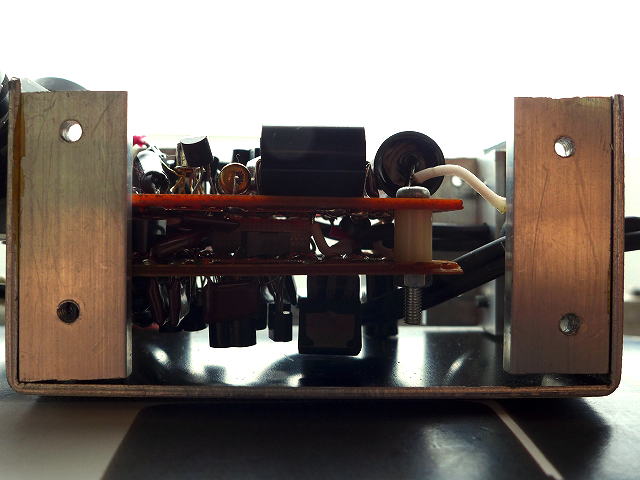

ＤＣマイク基板を横から見る狭いケースに押し込むような感じだ。（拡大）

使用したパーツ
　基板は簡単な構成だから、問題なく製作できると思う。パーツは、今では入手難なものが多い。あったとしても選別条件を満たさない。当時、使ったパーツと選別条件は次のとおりだ。それぞれペアである。
　　素子　　　　　　　ＩＤｓｓ
　２ＳＪ７２　　　　１５．６ｍＡ　２ペア
　２ＳＫ１１７ＢＬ　　７．０　　　４ヶ　　　
　２ＳＫ１１７ＢＬ　１１．２　　　２ペア
　ＦＤ１８４０　　　　２．２　　　２ヶ　（２．５ｍＡは欲しかったがなし。）
　２Ｎ５４６５　　　１０．７　　　２ペア
　定電流用
　２Ｎ５４６５　　　　４．１　　　２ヶ

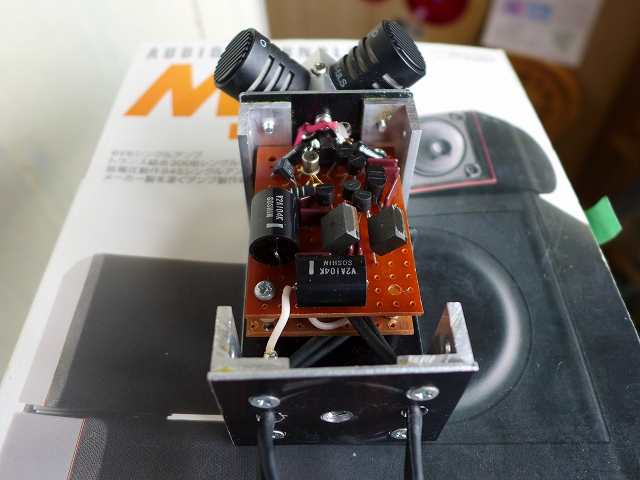

ＤＣマイク基板を正面から見る

若干の修正
　図９のパターンに一部、違うところがある。ＴＲ５のＤとＧの表記が逆である。

桁違い
　電源を入れた瞬間は出力に＋２０Ｖは出るが、数秒で下降しその後１分以内で＋５０ｍＶ程度で安定する。

トラブル
　は、何も無かったので作れば動くということしかいえない。ただ、板金工作が大変だった思いがある。拙作でもシンプル・軽快さがたまらなく好きだ。真空管式のものが発表されたので、次はＮｏ．１５１と考えているが、電源がこのマイクよりも少し大がかりだ。

電池も相当持つ
　５年以上も使い続けてまだ、当初の電池が生きている。±３０Ｖも今では２６Ｖ程度しか出ないが、録音の機会ががあれば担いで出かける。
　ＳＯＮＹのｄａｔＴＣＤ－Ｄ１０の電源はシールバッテリー＋１２Ｖを＋７Ｖにして用いているから、ＡＣコンセントの無いところでも安心だ。
TCD-D10のバッテリー

録音はクラシック
　に限るのだが、地方ではそのような機会はなかなかない。マイクを介さない演奏なら何でも取りたい。子どもの鼓笛隊の録音がきっかけで、はじめたが北海道交響楽団（アマプロ）も幾度か録音した。あと、自衛隊の音楽隊もなかなか素晴らしい演奏をする。
　東京ベートーベン（四重奏）も２度ほど録音したが、私は、これくらいの空間が好きだ。

SONYdatTCD-D10
初代のＳＯＮＹのｄａｔＴＣＤ－Ｄ１０　愛器である

iSONYWM-D6C アナログで勝負するときはこれだ。（残念ながらD6Cのほう）

ＳＯＮＹのｄａｔＴＣＤ－Ｄ７　:軽快に行きたいときにはこちらだ。

とうとう電池がなくなった
　一体、どうなるものかと待っていた。（電池がなくなるとどうなるのか）ノイズが目立って録音どころではない。新冠町レ･コード館所蔵の民謡の父「後藤桃水」氏のＳＰレコードの竹針再生音の録音を頼まれた。いざ録音！、ノイズで断念。さっそく電池を買いに行く予定だ。（2006.03.13）

2017.11.06　10年以上も経ってから電池ではなくレギュレータと格闘する

AC電源アダプター2017.11.6

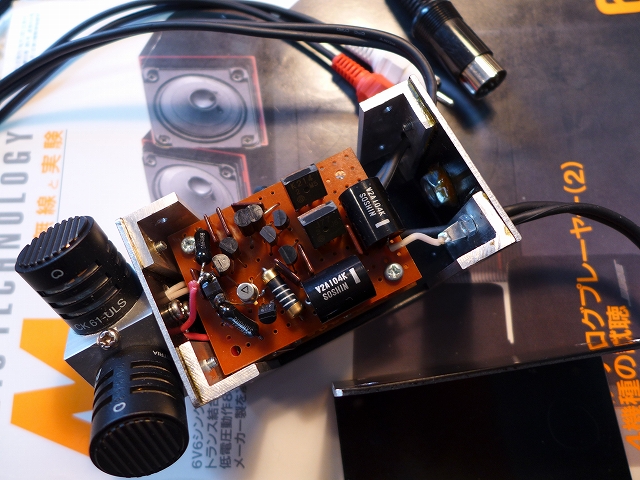

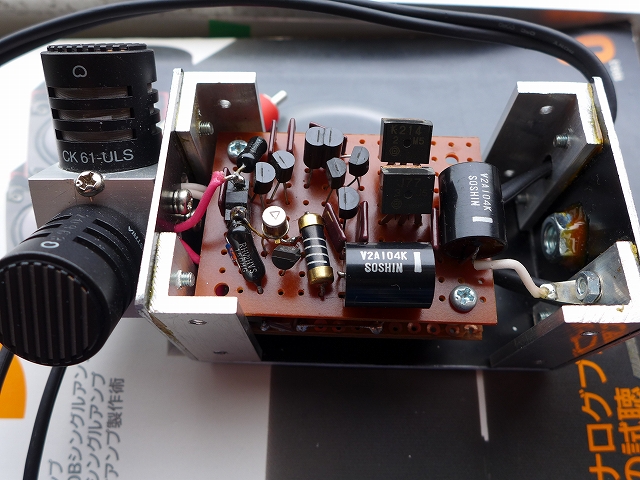

2020.05.04
製作した頃はネットの写真を如何に軽くするかで小さな荒いものばかり　思いついて今回少し大きな写真を上げた
18年の歳月を経て正常に使える　何と丈夫なことか　電池は枯れて無くなったのでAC電源を目論むもNG　+60Vは
どうしても乾電池ということになった
