ケミコンテスター

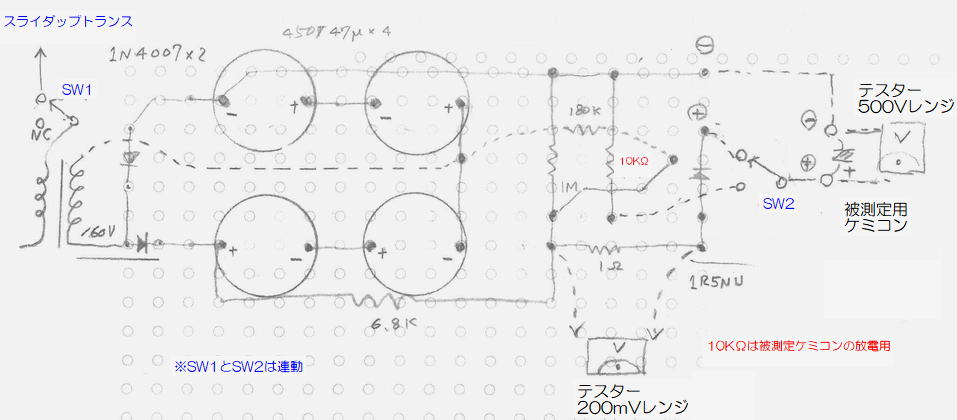

これを基板にパーツ配置し撚り線で配線した

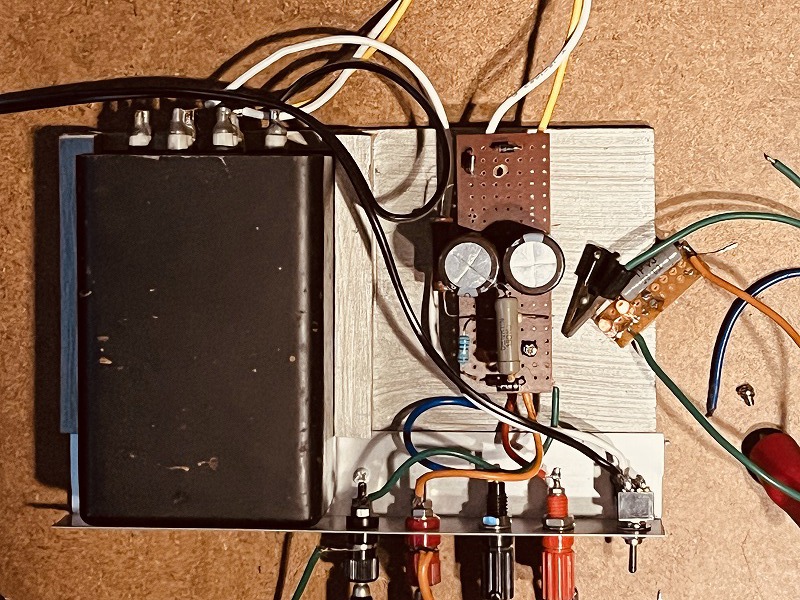

配線面から見た配置（ph7は普通は上下逆としている）

ジャンクパーツにてケミコンテスターを製作した今回はNo.2となる　電源トランスに160V.180V.200V端子があったので160Vを用い電圧可変はスライダップトランスとした
（使用例：スライダップトランスで47V前後で電源トランスは75V出力　被測定物には200V印加）
350V.450V耐圧のケミコンを測定したい　上の回路では450Vのケミコンをシリーズにして耐圧を稼いでいるが大袈裟かな

http://www.gxk.jp/elec/musen/1ama/H17/html/H1704A17_.htmlに以下の解説有り
２つの半波整流回路が組み合わさってできています。
　まず、入力交流が正に振れている半周期を考えてみましょう。すると、回路は同図左下のような状態になり、D2は導通しないので、C1に充電されます。残りの半周期では、同図右下のようになり、D1は導通しないので、C2に充電されます。
　下段の２つの回路は、それぞれ半波整流回路ですから、これらが組み合わさって、入力交流の正側・負側からそれぞれ直流を作り出している、と捉えることができます。

シリーズ接続を止めた
450V47μFのシリーズ接続を止めた　2025.12.21

右に見える治具は放電用　発光ダイオードを2ケ付けて逆接続にも対応　当初は電源SWで連動予定だったが耐圧を考慮して連動方式は止める

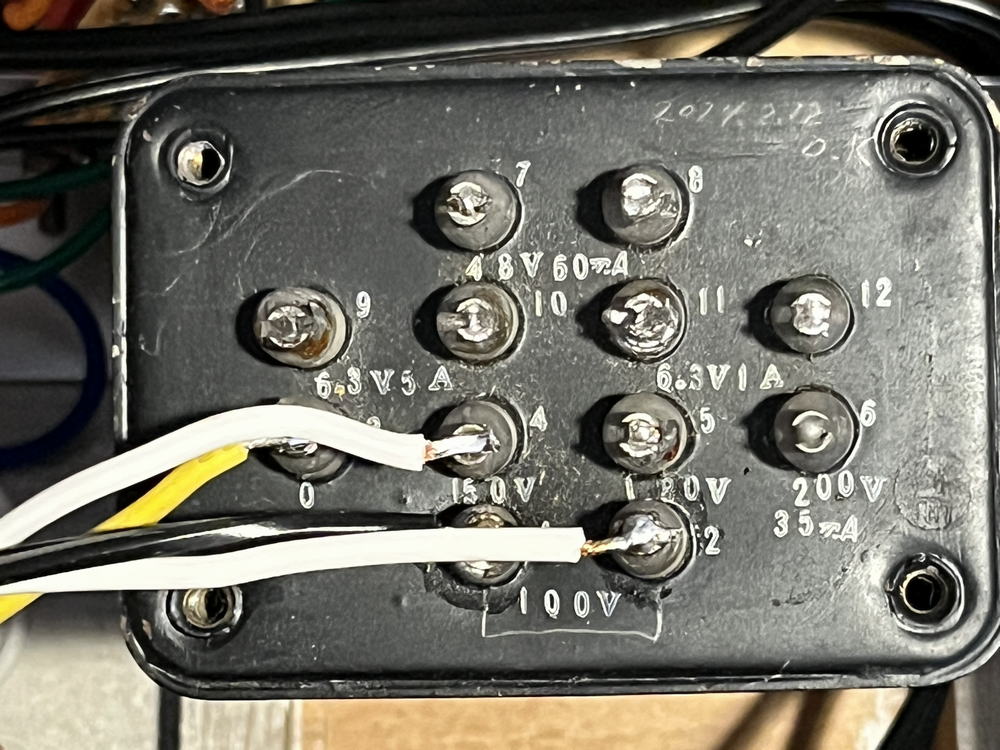

以下は今回使用の電源トランス　0-160V端子を使う
6.3V5～6Aもあるので勿体ないが160Voutというのはなかなか持ち合わせがない

450Vのケミコンを計測した　450V掛けて0.5～0.8mA位で手持ちのものは合格
当然ここにシリーズ接続で使っていたものも合格

倍電圧整流回路のAIによる説明では勘違いすることも
半波か全波でケミコンの耐圧が異なるが全波回路図を載せておいて半波の解説をしているものを散見　半波ではC2の耐圧がC1の倍となるのでAIを信じないこと

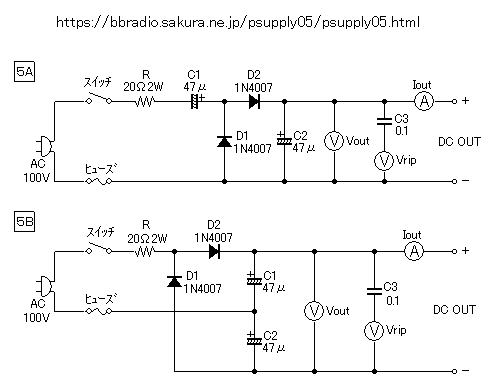

第５図Ａは半波倍電圧整流回路、第５図Ｂは両波倍電圧整流回路

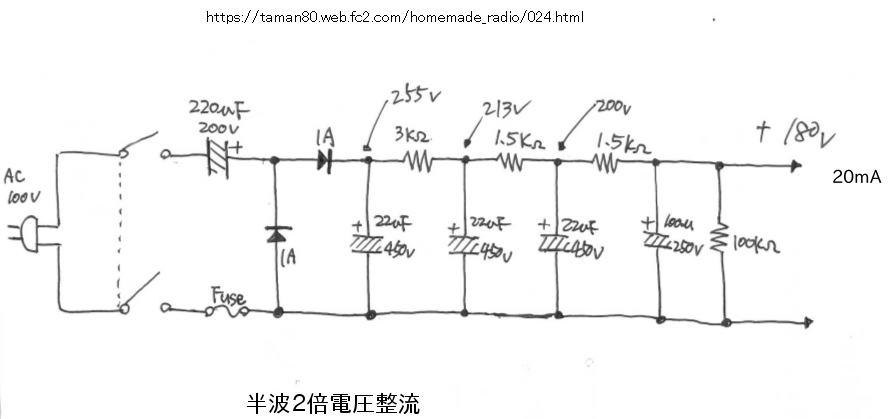

半波は見慣れた以下の真空管アンプの電源からも理解できる　がph7は半波は使用したことがない
https://taman80.web.fc2.com/homemade_radio/024.html

巻線電流容量
https://seppotl.web.fc2.com/zht03/acdc.html に巻線電流容量のどれくらいが夫々の回路の直流出力電流になるかが載っていた
①半波整流巻線電流容量の約４５％が直流出力電流となる
②両波整流　　〃　約９０％
③ブリッジ整流〃　約６３．７％
④両波倍電圧整流〃　約３１．８％
⑤半波倍電圧整流〃　両波倍電圧整流とほぼ同じ
ブリッジ整流の場合は約６割と承知していたが　今回のトランスは35mAだから④から見て11mA程度しか取れないことになる　倍電圧にすると半分になることも聞いていたが63.7→31.8%だからやはりそのようである

放電　　450v 47μf放電電流50KΩ　の設問でAIに聞いた
450Vの被測定ケミコンを50KΩ抵抗で放電すると9mA　4.05W
時定数は37%容量下げるのに50KΩ×47μFで2.35sec　これの5倍で完全放電とAIが答えている　さて正しいか？
※時定数は、電圧（または電流）が初期値の約37%（\(1/e\)）まで低下するのにかかる時間を示すらしい
