スピーカー保護回路最終版



　色々なものを追加したので、オリジナルより配線が多い。



　縦に見える基板がＳＰ保護回路。
ＳＰ保護回路の定数変更のため、基板を起したところ。



ＳＰ端子−３５０ｍＶで作動してしまうＳＰ保護回路の定数を下図のように変更。これで、±５５０ｍＶ程度で作動する。ちょうど良い塩梅である。

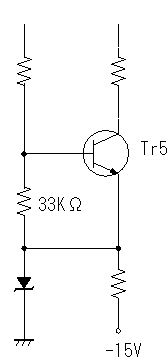

図１　これは−１５Ｖ程度でも動作することの例。この場合ツェナーは不要。

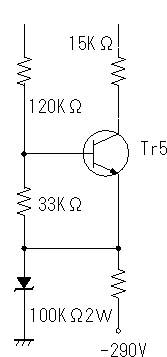

図２　実際の６Ｃ３３Ｃ−Ｂアンプには、このような定数としている。これで、±５５０ｍＶ程度で作動する。


戻る

2002.07.20　１版
2002.08.03　図２追加
