作りたいラインアンプ（IVC）のひとつ No.221のラインアンプに してみたい

5702　6.3V200mA

6.3V300mA　6111　 　　　　　　　　　　　　上図はそれぞれ5702　6111データーシートから引用

サブミニ管ラインIVC　　　ここではラインIVCについてのみ述べる

上図は 2020.09MJ p.87から引用 まずT2とT3の表記が逆　その上で 　図のパターンで　T2のカソードとプレート（T3）、1KΩ信号側△マークを繋ぐ 　T3のカーソドとT2のカソード配線をカットする T1のKとG3は同じ穴に 細かくて大変 あとSAOC-Zがパターン図では繋がっていないので忘れないように・・・ 本ｈｐNo.270にパターン図の注意箇所を明示した なお誤ったパターン通り製作すると下図のような結線になるはずだ　これでは動かない　また回路図の40.08Ｖは誤り 　　　　　　　　　　　MJ　No.272より引用のうえ一部修正

このラインIVCの調整 SAOCを繋がずにVR1を調整しT1に約2mA流す　これでVR1は動かさない SAOCを繋ぐと約倍の4mAになる　増えた分はSAOCが喰う T1の疲労度合いで満度に電流が流れないケースあり 球を替えるか少ない電流で我慢するか　片方が満度の電流が流れている場合は音を比較してみて遜色なければそのまま使うのが私し流だが　如何に 以下はNo.270の調整手順を抜粋したがこちらと併せ読むと良く判る

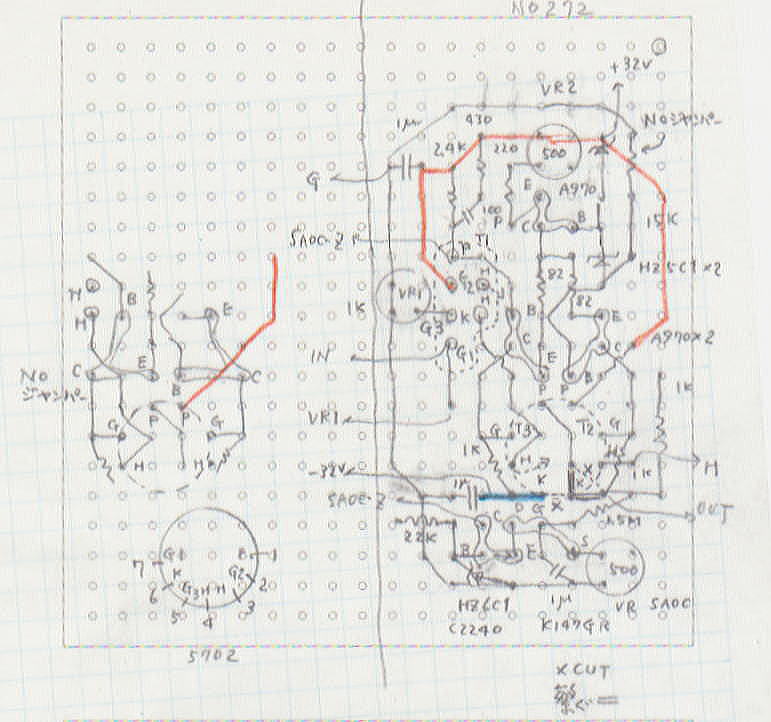

左のようにTR1.2の足を伸ばすとここの　ジャンパーはなくなる　　　　　
右基板右上の15KΩの抵抗は+32Vを跨ぐようにするとここの　ジャンパーはなくなる

備忘録　手書きで取り留めない

まず疑う　金田アンプはミスプリントをまずチェック いくら正確性を保とうとしてもミスは無いとは言えない　人の行うことにミスは付いて回る　人はミスから学ぶのだがそれを良い意味で提供しているのが金田アンプだろう　少しは回路とパターンを追いかけよう　すべてが完成品では私達も伸びはしない 回路図解析は先生に任せて回路図とパターン図の整合性のチェックから テスターで電源とアースのショートを点検　省くとRegを壊し兼ねないから 信号の流れをテスターで追いかけるとパターンショートなどが分かる ｅｔｃ・・・ 束ねる MJでは技術的校正はＮＧだから　金田先生は多忙に付き先生以外の識者（ボランティア）のチェック体制も欠かせないだろう　ｈｐを活用すれば良いものを本屋さんは本（紙）での展開に終止する　ＭＪ電子版もあるがこれは紙の危機感を補填する何者でもないが補填されているのかは不明　係るコストと電子版の売上？ 紙を否定するのではない　一覧性の心地良いことはこの上ない　校正は紙で行うのがメモもできるし回路とパターンの相互関係を比較するにも良いことは納得している 要はすべてバランスの問題だ　適切なバランスを欠くと崩れるが趣味に法則も拘束もないがせめて結束は必要だ　知らない金田アンプのｈｐ情報もあるがたまたまサーチしていて遭遇することがある　これらを有機的に束ねる識者はいないものか　それらの情報は自己の製作経験を踏まえてのものだから貴重ではあるが自己の範囲のみにてすべての金田アンプシリーズに及ばない　しかし結構な数がおられるのか不明だが束ねて太く折れないようにすることはできる　そんなに言うなら自分でせよと言われそうだがそんなノウハウは持ち合わせていない それにしても金田アンプの製作者は全国で何人おられるのだろうか　製作は別として愛用者は？

定格オーバー 2021.06.26 とある製作者 「２段目の2SA970を指で触ると数秒も辛抱できないほど熱くなっています」　とされて板に投稿されています 下記のように記事ではTR1は103mW　トラブルでは365mW 普通このあたりの石の電流は2mA前後が多いのにTR2にあっては記事の5倍以上？ TR2の発熱も相まって　熱いはず

TR1.2～記事データ

TR1.2～5ch質問者のデータ 　約3.5倍　しかも定格オーバー　壊れそう

TR7　参考

MJ2020.8月P.85に改良版というのがあったが気づかず！　　改めて下図にその損失を掲げた 改良してTR損失が増大している　　5ch質問者の方もこれの傾向に陥ったものと推察 TR3は図5では電圧表記がないので32.5Vにして見たが図17では32.05Vと明示されている（図5の40.8Vはプリントミスか？）

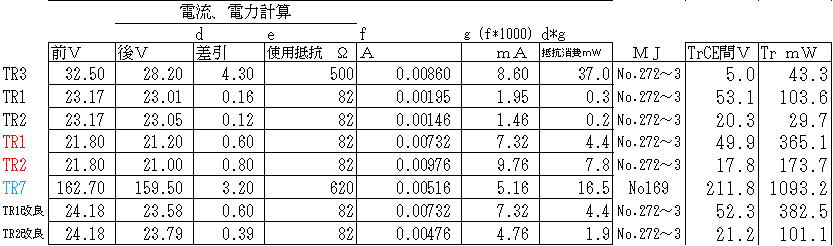

視覚に直感的訴えなければ、と思いエクセルで作ってみた　図17TR1が気の毒な 図5は抵抗500+220Ωとしても5.35mAも流れる　ここは4mA位で良いだろう 私ならどちらもここの抵抗を増やしてみるが 　　　　 図5の500Ω+220Ωの抵抗はフルにしても5.35mAになる TR1・TR2に流れる電流とするには抵抗は1130Ωとなるはず？

改良版というのはそのままでは相当無理な状態にあり各自の力量でVR2周りの抵抗値を変えて（値を大きくする）安定させる柔軟さが求められるのではないか　しかし　試練を課すというのはアマチュア向けのＭＪにしては行き過ぎなような気もする　試されているとすれば如何なものか　真意は？ 2SA1156 2021.06.29 A970で不足となればA1156にすれば事足りるが　採用しない理由は金田先生としてお持ちなのだろう 2SA1156　400V1W0.5AはNo.260　262　264　265　269に顔を出しているはず 2018.6月に@120でビスパで入手したが若松では@180で今も手に入る　問題は音だろうが比べた方おられたらお聞きしたいものだ 2SB716Aもよく使われた石だが　-140V　-50mA　750mWで少し電流不足かも

5ch 金田式 DCアンプ PART38 #660 でアップされたLTspiceの上から3つ目の理想回路では以下のようになり全く問題のない数値　もう少し電流を流したいが・・・　TR3の負荷抵抗を探ればOK
