No.257 　バッテリードライブ　オール半導体構成電流伝送プリアンプ＆SiC MOS-FETパワーIVC 　　2018.01.12

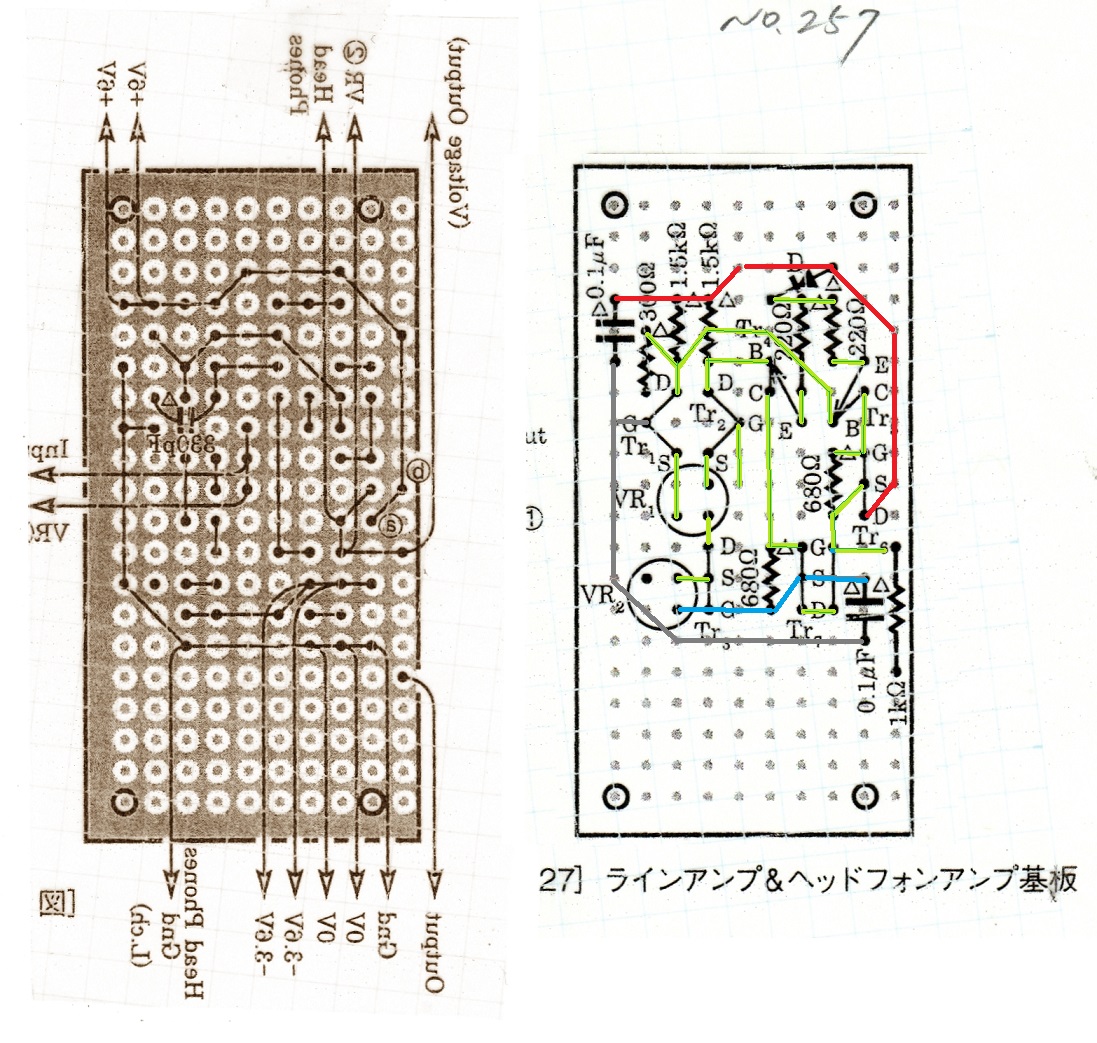

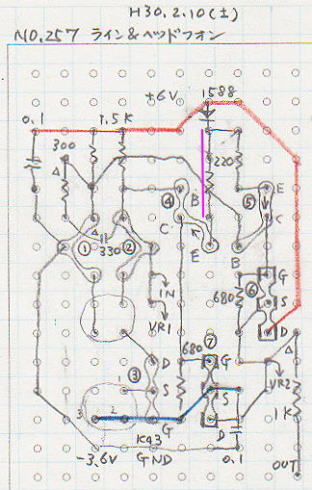

2018.02.10 図書館で 2018.3月号のパターンを見た 下図の回路を組んでみたくなった　TR7周りのドレインにジャンパーがあったがパーツの配置を変えるとそれは無くなる 金田先生としては珍しく抵抗を1ピッチ分足を伸ばして配置しいている　ピンク色の傍線のところだ　私は良くやる手法だが先生にては初めて見たような気がする 今回私は段差が付くように配置したが先生のとおりにするとダイオードを斜めにするか等7芯も1ピッチ左横に伸ばさないと駄目だ　しかし私は斜め配置が見た目も気になるからあまりいたしたくないのだ

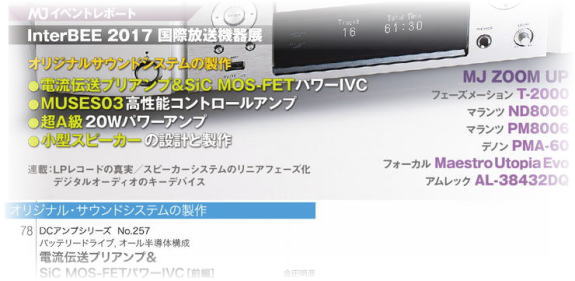

2018.01.12 　下図はMJ電子書籍立ち読みより引用

1/11図書館で立ち読みした No.251プリがあるから作りたい衝動には駆られなかった　EQのSAOC入力処理が今までと違っていて面白い 2SK43　2SK215（214）がどんどんと使われており214ではなく215にした経過偽物が横行しているらしい　金田先生も使ったのか？その部分は興味がある スレッショルド（しいき値） 　Si　　2SK215　0.86V 　SiC　SCT3030AL　4.3V 等のコメントがあった ラインアンプヘッドフォンアンプにも2SK215だ　No.251ミキシングIVCの製作時に2SK215を使ったがうまくいかなかったので仕方なく記事通りのSCT2H12NZもなくてSCT2450KECを使ったのを思い出した　ゲートの抵抗値を換えるのも面倒でSiC使ったが2450も215も価格的に差異はない時代 今の価格　SCT2450KEC　590円デジキー　安くて良い
