これはph7の備忘録

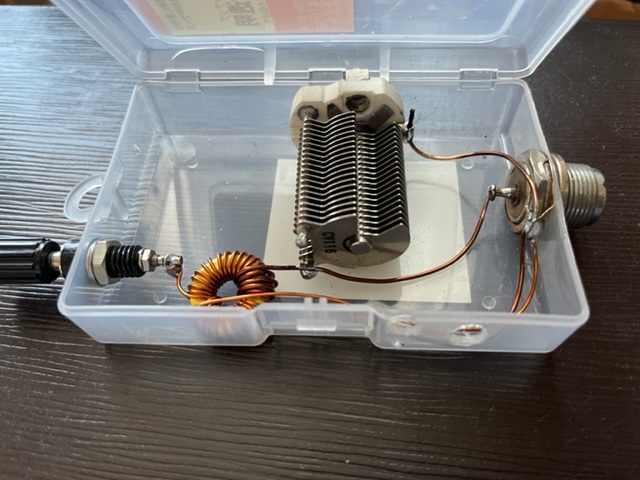

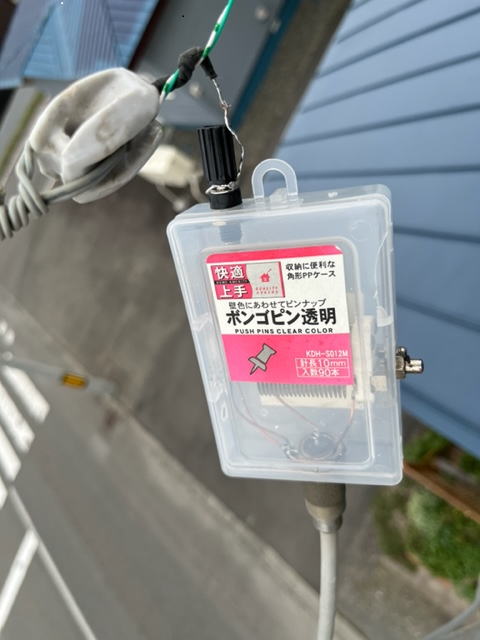

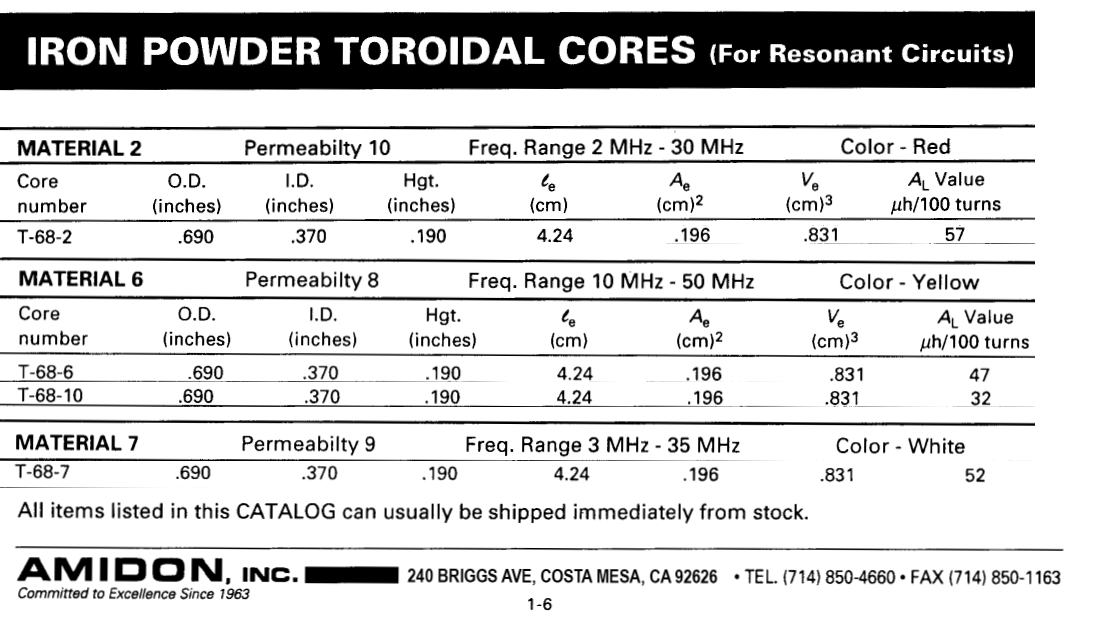

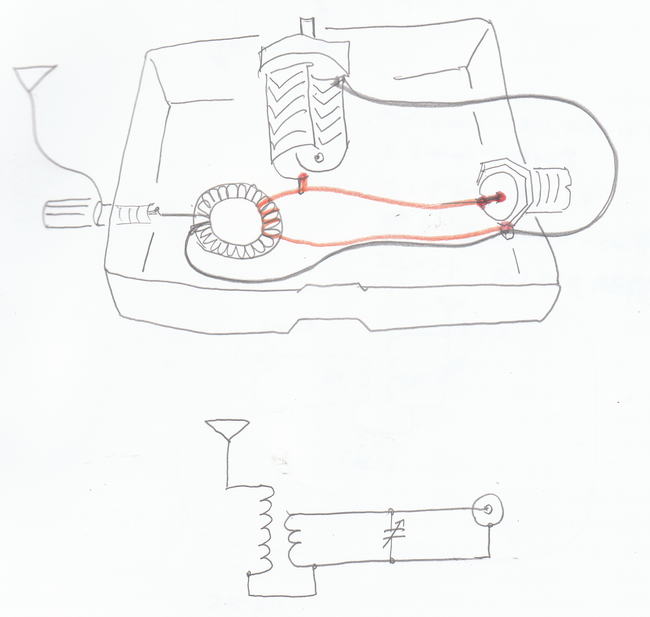

アマチュア無線のアンテナを作る ツェップアンテナ　7MHz どうもこれではSWRが調整できなかった バリコンを2次側に入れて（コイルとパラ）ＯＫとなる SWR1.1位までストーンと落ちる　雨の日は調子悪い アンテナ線は20.5mとしている 上図は1次側にバリコンのままの略図 1次1mm線3t　 2次0.6mm線28t トロイダルコアの大変参考になるページ https://web.ji0vwl.net/core.html　ありがとうございます トロイダルコア　Ｔ－６８－６ メーカーカテゴリ　Amidon Inc.(アミドン) アミドンのトロイダルコア(ダストコア) ■仕様 ・材質：カーボニル鉄粉(マテリアル#6、透磁率：8) ・外径×内径×高さ：0.69×0.37×0.19(インチ) ・磁路長：4.24cm ・断面積：0.196平方センチ ・体積：0.831立方センチ ・周波数範囲：10~50MHz ・AL値：47μH/100ターン 下のデータシートから７MHzにはＴ－６８－7が良かったかも 巻き数の対比は1対9で、3回巻き対28回巻き 1次と2次のインピーダンス比は巻き数の2条に比例 1次(1)：2次(9) 巻き数の2乗　9^2=81 これによりインピーダンスは1/81の変換が可能となる 1次側50Ωとして：2次側4050Ωとの変換ができるはず　 なおツェップダイポールのインピーダンスは５ｋΩとも言われている

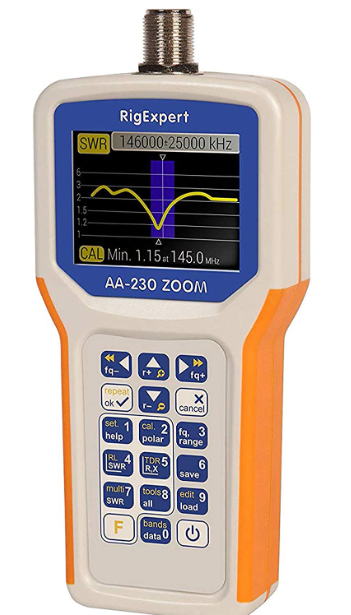

アンテナ線はテスト的にLANケーブルAWG24を2本まとめて使用しているが風で切れるだろうがテストだから　そのうちＩＶ-3.5ＳＱ 外径4.0ｍｍ（7/0.8撚線）２２ｍがあるので取り替えよう ワイヤーゲージ 　外径 　断面積 AWG24 0.5105mm 0.2047mm2 バリコンの位置 手持ちの自作容量計では計れなかった　自作も限界だ　なおバリコンは150pF このタイプのC（pF）とμHを測れるものを注文中　Cはアンプ製作にも使う アナザイザー色々 そのうち　上のようなMFJ HF/VHF SWR ANALYZER　MFJ-259-B　も欲しくなるのか？ いやいやこれには手を出さない　自作できないか？ 更にAA-230 ZOOM リグエキスパート　アンテナアナライザー (0.1～230MHz)なるものが目についたが髙い　Amazonで￥51,800　Ukraine製のようだ 30A安定化電源 アルインコ EP-3030をオクで入手　30Aの安定化電源　 EIトランス使用と思う　パワーの石は3055を6つ使っている 無線にて　とんだ寄り道をした　WE421のパワーアンプもRコアトランスを準備してすっかり安心気味　色々なことに寄り道して飽和・・・ とんだ寄り道 屋根に登ったら物置のトタンが腐食していたので台風14号の前に修繕したり　歳とともにやることが多くなるような

　　
アミドンのトロイダルコア



ツェップアンテナの見限り

ツェツプは色々と試行したが　どうにもSWRが暴走　これは見限った ツェップアンテナの線を半分にカットして単純なダイポールにした　昔の昔に使ったバランの登場だ ダイポールアンテナ

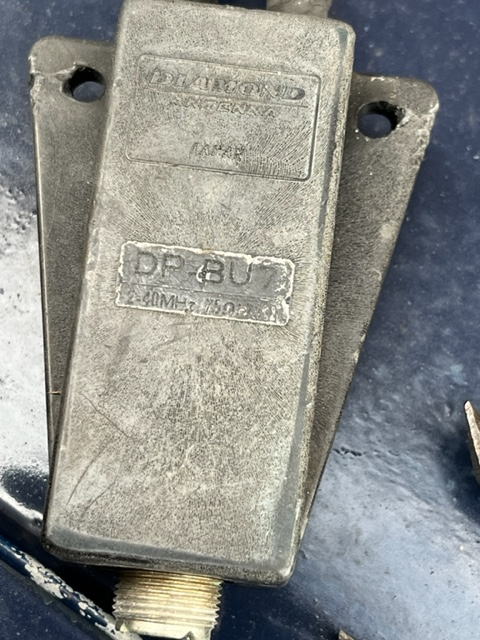

ダイヤモンド製　75オームバランDP-BU7 バランは現在も数社から販売されているようだ、全てインピーダンスが50オームのはず。このバランは珍しい75オームの製品。50年以上前の製品 昔は75オームの同軸を使用していた。HFや50MHzのアンテナを3C-2Vや5C-2Vで給電していたのを思い出した。 ダイポールに50オームの同軸を接続すると、SWRは理論上1.5より下がらない

ペットボトルを被せて防水対策 やはりシンプルなダイポールが調整も線をカットアンドペーストだからシンプルで良い 結果L=9.95mで7.00MHZ　SWR1.5となった　7.100なら1.8でありまだ少し長いようだ （屋根の上で計測したときはもっと良かったのだが・・・）
