Subject: 近況です。

ph7様、またまたお久しぶりです。
連休中いかがお過ごしですか？
西日本の村上です。

6C33C-BパワーIVC（６月号?）興味あり 、との事、当方も期待しています。
木箱入り２箱もストックしてて、宝の持ち腐れです ^^:)

さて当方、凝りもせず人気のない（？） MJ 2014/8-9月号（No.233)のOPT付き真空管シングルIVC(終段300Bではなく、WE421A）を作っちゃいました。

このアンプ、いったい何人の人が実際に作ったのだろう？
（確かMJで、UV-211Aで制作された方がいらしたような・・・）
何故、WE421Aかというと・・・
大昔、大阪の二宮無線がまだトランスを扱っていた頃、211Aシングルアンプ用のトランスセットがあまりに重く、電車を乗り継いで徒歩で死にものぐるいで持ち帰ったこと、これまた大昔、神戸三宮のサンセイエンタープライズで211Aを2本、訳も分からず大枚をはたいて購入したことが懐かしく思い出されます。
その後、結局、＋B電圧の怖ろしさに怯えて、作る意欲が失せておりました。
現在も押し入れの奥に新品のまま眠っております。

で、UV-211Aは置いといて・・・
以前に 「MJ売りたし」欄で入手した TANGO XE-20-600S を何とか利用できないかと常々思っておりまして、さらにこれまたMJにて最近譲って頂いた、数本のWE421Aが有りますので、どうせなら 6C33C-B では無く、これを使ってみようと無謀な計画で始めました。
当方、高電圧に触れてのビリビリは懲りております。この球ならたかだか+200Vなので・・・

もし、このアンプをこれから制作する人がいらっしゃれば（いないでしょうが）、何かの参考になればと思い、ご迷惑で無ければ当方の経験した苦労話に少々おつきあい下さい。

素人なりに特性図をじっくり検討して、トランスの二次側４Ωを８Ωに読み替えて、
421A片ch1本当たり１．２K負荷でどうかな、と思案しました。
なるべお金をかけないで、コンパクトにまとめようと考えましたのでこの複雑でやっかいな電源部は、手持ちの中古トランスを組み合わせて必要な電圧を確保できないかと苦心しましたが、
結局橋本トランスの 高価なPT-310B を購入してしまいました。

C3gは10本購入してあって、初段と2段目カソードフォロアの選別用に一応測定しました。
WE421Aは譲って頂いた方が丁寧にIpを測定されていました。

アンプ部はほぼ金田先生の回路図通りで苦労しませんでしたが、電源部が一筋縄ではいかず、てこずりました。
電源構成は、原案だと初段の上下と2段目の+電源、終段の+B電圧の計４種のRegulatorが必要ですが、
421Aのカソード電圧を+260V、421Aの+B電圧を+200Vに設定すれば金田先生のUV-211A作例と同様、初段のC3gに460V(200V+上乗せ260V）供給できる計算になり、Regひとつ減らせてかつゲインも稼げると考えました。

整流回路のSicダイオードは電源ON時の突入電流に弱く、最初のSWオンはいつも緊張しますが、
今回は電解コンデンサの容量が少ないせいか、とぶことはありませんでした。

しかし、マイナス側RegのSic MOS FETは当初記事の如く、SCT2450KEでいけると思ったのですが、突然昇天（GS間短絡）しましたので、少しIDの大きな手持ちのSCT2160に交換しました。

金田先生は終段の＋Ｂ電圧のみタイマーで遅らせていますが、私はさらに421AもC2gに遅れて通電した方がより安定すると思い、デュアルタイマー (30秒と60秒）を採用しました。
初段マイナス側の-10V、421Aのカソードに繋がる260V(-260VRegの0V側）と上乗せ+200Vの3つのRegすべてに、新方式の出力電圧ON/OFF用のTrを配し、さらに421Aの＋B電圧シャットダウンには+200VRegの出力の後段に、MOSFETの低ON抵抗を利用した制御回路(従来型の2SKと2SJを使ったもの）を応用（私はTK62J60Wを使いました）
して繋げました。

ここで最大の失敗をやらかしました。
タイマー部に供給するの+6V（3端子Regを使って安定化）と、初段マイナス電源(-10V)の供給源として、6.3V-2.5A回線を４倍電圧整流して一石二鳥、我ながらうまく解決したと思いましたが、おきな落とし穴があったのですね。
この6.3V-2.5Aの巻き線は初段のC3ｇのヒーターを兼ねてお り、片一方はグラウンドアースとなります。
ちなみに、２段目C3gと421Aのヒーターは二本ずつを直列にして、6.3V-6.6A(２回路）の直列12.6Vから供給しています。
というのは、私はこれらのヒーターカソード耐圧（260Vにもなる）がどうにも気になるので、ヒーターバイアスを掛けています。
（金田先生がC3ｇのヒーター電圧の供給は、R、Lchに振り分けるのではなく、初段と２段目どうしで共通、と書かれていたのはこのH-K耐圧の観点からと納得しました）。

さて、失敗というのは記事を眼を凝らして確認しなかったからなのですが、
ph7様はタイマー回路の電源部の0Vはどこに繋ぐのかすぐに判りますか？
ここはグランドではなくコモンアースに繋ぐのが正しいですが、私のは-10V、-260VのマイナスRegと+200VプラスRegすべてをまかなうタイマー回路ですから何ら疑問をもたずグラウンドアースに繋ぎました。つまりタイマー回路の0Vは、-10VRegと共通の４倍電圧整流の中点ですから、
グランドレベルになるのは当然ですよね。
結果、電源部からきな臭いにおいと共に煙が立ちました。最初はどこの部品が焼けたのか判らず、悩み ましたが 、+200VRegの出力ON/OFF用のトランジスタのベースに繋がる10kΩのニッコーム抵抗（1/2W)と分かり、どうしたらいいのか判らず途方に暮れました。

考えること数日間、ついにフォトカプラ PC725V0NSZXF（300V耐圧 )でアースラインを分離できると気づき、何とか解決しました。
LMC555と74HC4040の誤動作にも困りました。
調整中に、電源電圧を測定しようとテスターのリードを各Regの出力部に触れたとたん、タイマーが再起動してシャットダウンするのです。多分、ノイズが悪さしているのだと思います。これは、今でもたまに発生します。
でも、デュアルタイマーは上手く作動しているようで、一応成功です。

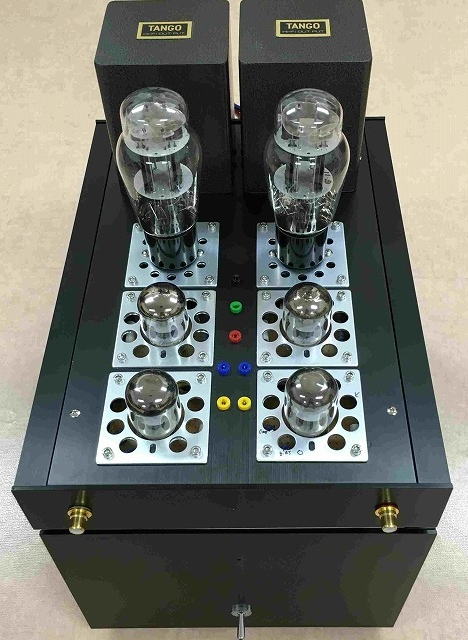

さて、何とか完成、となりました。
今はテスト期間で、本家WE421Aの露払いとしてGEの5998Aが刺さっています（かわいそうに）。
Ipはいきなり100mAに設定しました。
電流伝送方式でのゲインの測定方法がいまいちよく分かっていないのですが、どうも10倍を切るようです。よって、当面無帰還で行きます。
最大出力はたかだか数Wだと思うので、測っていません。
電流伝送、と言っておきながら、入力部には1kΩのスケルトンを配しています。

さて、試聴ですが、当方、SPシステムは大型４Wayマルチなのでどの帯域に使おうか迷うのですが（何を偉そうに！）、とりあえず昔作ったフォステクスD-58があるのでこれに繋ぎました。
ハム音は、このフルレンジSPに耳を近づけると僅かに唸る程度で、すべて交流点火にしては、満足、です。
オーケストラはボリュームを上げるとうるさい感じ、女声ボーカルはしっとりと絹の肌触りです。
当方、シングルアンプは初めてですが、世間でよく言われる、シングルアンプの独特な魅力、
というのはあまり感じられません。いつもの金田式の音だなあ、という感じ。
WE421A SEPP OTLとの比較が興味あるところですが、一方はプッシュプルOTL、こっちはシングル無帰還かつ貧弱な出力トランス付き、違いがわかってどちらかが(？）嫌になるのが怖くてやってません。

では〜。

村上
