BOSE 301 MusicMonitor エッジ修理
BOSEのスピーカーは、興味のあるところだ
しかし。新品を買う気は無い
昔の2wayが好きだ
スピーカーがあちこちを向くのは
どうも礼儀に反すると思う
どこをむいてしゃべっているのか
そこで、今回はこの301MMの初期のものを
チョイス・・・ペアで2千円強とは
早速。エッジの張替えだが
組で6千円程度だ
これでは主客転倒甚だしい
どうも精神的によくない
そんなときに Speaker Works Northwestを知った
ここだと、半分以下で済む
Speaker Works Northwestへ1個頼むと、価格はこのとおり
8 Inch Kit - Angled Surrounds $19.00
Shipping $6.95
今回は、2個頼んだので値引きが 1.90だが、送料が少し高くなった。今回は初めてカードでの取引を試みた。
-----------------------------------------------
申し込むと折り返し以下の自動メールが・・・
-----------------------------------------------
Thank you for your order with Speaker Works Northwest.
Date : 9 Jul
2004 - 16:02
Order number : 9252019
For payment by Card
Product
: Quantity : Price
8 Inch Kit - Angled Surrounds : 2 : 19.00
Discount
: -1.90
Subtotal : 36.10
Shipping : 9.95
TOTAL :
46.05
Invoice to:
mane ******
Address.****
ZIP ***-****
Japan
Tel : ******
Fax :
Email : ****@hotmail.com
If you
have any questions about your order please do not hesitate to contact us.
Speaker Works Northwest
2642 Almaden
Eugene Oregon
97405
(541) 687-0200
-----------------------------------------------
4日後に以下のメールが届いた 発送案内
-----------------------------------------------
A package was shipped to you on 07/13/2004 via U.S. Postal Service International,
Letter to the following address:
mane ******
Address.****
ZIP ***-****
Japan
You can expect delivery in 4-7 business days
for orders shipped within the continental US. Allow 7-14 days for delivery of
international orders.
Speaker Works Northwest
2642 Almaden
Eugene
OR 97405
(541) 687-0200
http://www.speakerworks.net/kits.html
***********************************************************************
NOTE:
This
e-mail was generated by Endicia Internet Postage (www.Endicia.com)
at the sender's request.
DO NOT CONTACT Endicia if you have any
questions about the shipment or the
package delivery, instead please
contact the sender of this e-mail or the
U.S. Postal
Service.
***********************************************************************
Speaker Repair Video もサポートされており、安心できる。
-----------------------------------------------
12日後に以下の商品が届いた 案外早いものだ
-----------------------------------------------
-----------------
早速、補修にかかる
-----------------
まずは、古いエッジの剥離作業、カッター刃が良い。
剥離作業の前後、結構きれいにできる。
エッジを裏返しをして、糊を均等に付ける。
こうすると、スピーカーを回しながら刷毛できれいに伸ばすことができる。
付属のマニュアルには、写真のようにネジを重石にして密着度を増す方法も紹介されているが、そこまでしなくとも粘着力が優れており完璧に仕上がる。
BOSEのネットワークに興味があったが、はじめてみる構造だ。クロスオーバーは8から9KHZと思われるが。。。
結構。きれいにまとまる。下のように紙の丸い枠を張らなくとも?
外付け構造のためあえて、紙の丸い枠は張らなくとも良い。
最後は、ヒャリング。
レポートは、後日。。。
-----------------------------------------
8月19日に請求書が届いた
------------------------------------------
イーバンクカードニコスから、16年8月分のクレジットカード請求書が届いた。ニコスカードはどこの口座から引き落としになるのか失念していたので、本請求書を見て安心。イーバンクの口座から落ちるとのことである。
請求内容は、16/7/14現地通貨金額 46.05USドル 換算レート110.95円ということで、請求金額は5,109円である。(国内で求めたら6,600円×2程度か)
クレジットカードでのインターネットの買い物ははじめてなので、一抹の不安もあったが、きちんとしているところは大丈夫なのだということがわかった。貴重な経験となった。 最近は、国内のオークションでの買い物が結構、便利・廉価であり何かほしいとすぐに検索というパターンである。しかし、今回は国内購入の半額以下とあれば、食指が動かないわけはない。(2004.08.20)
内部配線はメッキ線で0.6ミリ程度。それを半田ではなく、SP端子の角型の端子に巻きつけて接点を形成している。単線の方が経年変化はない。しかし、音はどうだろう。
BOSEのネットワーク
LOW
LOW2
HIGH
BOSE301MMのネットワークの低域部は1mHのインダクターに9.1Ωのセメント抵抗をパラにしたもので構成されている。1mHのみなら、1000Hzあたりから減衰し出し、1万Hzで−20dB程度まで落ちる。→LOW2 ところが、9.1Ωをパラにすると、100Hzあたりから減衰し出し、1000Hzで−3dB、1万Hzで−6dB[*1]をこえたところで、あとはそのままシフトする。→LOW
ウーファーというよりも、全帯域スピーカーのような使い方である。つまり高域を薄く軽くカットし、不足する分をツィーターで薄く重くカバーしている。([*1]R1=9.1Ω、R2=8Ω「スピーカー」の減衰値は−6.6dB)
高域部は2.4μFで低域をカットしているが、通常この値のみのクロスオーバー周波数は計算上、8.3KHzとなるが、2.4μFの後に4.7Ωをシリーズに通して高域全体を数dB減衰[*2]させて、低域とのバランスをとっているものと思われる。→HIGH さらに、4.7Ωの先にはガラス管がシリーズに繋がっているが、これに何の効果があるのかは不明である。一説には、余分な電力を吸収する働きがあるとも聞くが・・・定かではない。([*2]R1=4.7Ω、R2=8Ωの減衰値は−4dB)
以上の条件を重ね合わせると、7〜8KHzの辺りでクロスしているが、クロスというよりも7〜8KHzから上は、ウーファーとツィーターは、−数dB程度の同じようなレベルで混音?している。
2018.03.06
オンキョーのM-55を修理したくて 以前のページを覗いてみたらアドレスが変わっていた 内容は以前と同様かどうか不明だがいまだに補修キットがあった

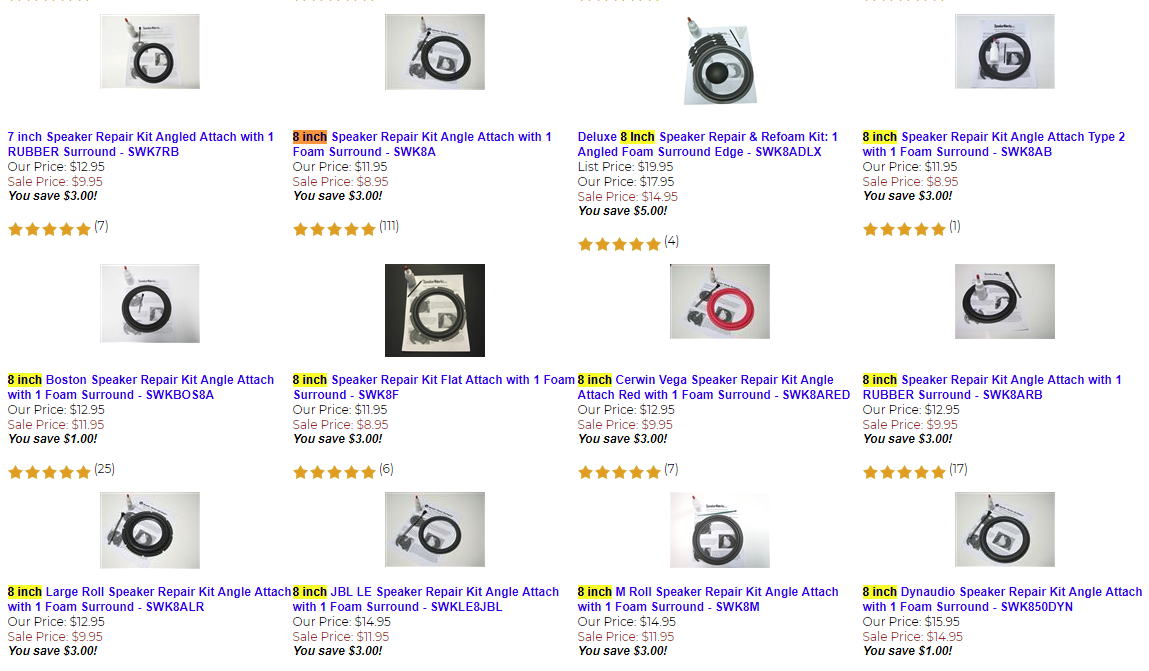

以下は8インチのキットを引用した
http://www.speakerworks.com/
日本にも1ピース2100円位で販売しているところもあるが http://www.speakerworks.com/は以前とほぼ変わらなく日本の半値だから
M-55とホーズ301用に4ピース買おうと思っている
googleにて翻訳しておく
