NEC C142A 定電圧電源 0〜20V実験用 |

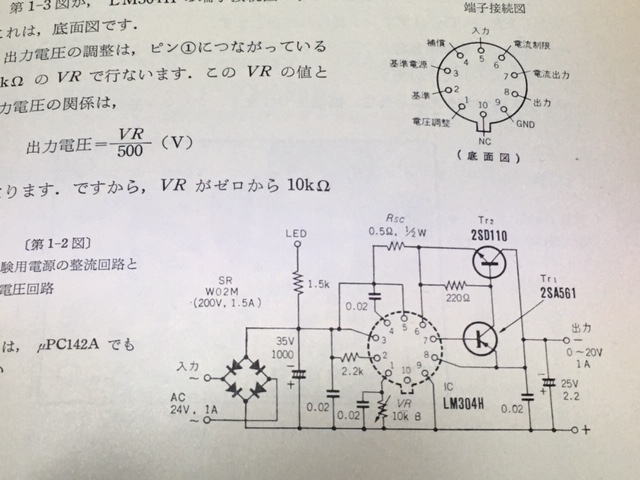

2020.6.12 昭和50年代の定電圧電源の酷い基板だ ダイオードも面白い 接続は不明 ネットで探しても見つからずにいた 困りはててアマチュア無線関連誌の製作例を見ていたらC142AはLM304Hと同じらしい 早速バラック結線にてテスト 0〜20V強まで出力した なんと生きていた CQ出版社 アマチュアのIC応用製作 25ページから引用 |
時間を持て余している訳でもないが昔のものを大事にする気持ちが肝要だ このICは0Vから出力出来るところが売りらしいと記事にあった その昔アマチュア無線の実験用電源として重宝していたが仕舞い込んで行方不明 今回陽の目を見た 基板に載っているパーツは手持ちの不釣り合いなW数の大きなものやら色々だ 今はキットで千円未満で色々な定電圧電源が出ている 苦労知らずで良いのだろうがジャンクで組み上げ動いたときの喜びは何とも言えない |
ジャンクパーツも出てきた このジャンクだけを使って作ることも面白い |
