6V6ラインアンプ

これはph7の備忘録

General Electric Co, Ltd

6V6-GT は、RCAが1937年に発表した 6V6というメタル・ビーム管（金属管）が原種
（電力増幅用傍熱形ビーム4極管）　　eH：6.3V　iH：0.45A

この回路を参考にする　６Ｖ６は初心者～ベテランまで魅了する球の様だ　シングルやPPパワーアンプを修理したが良い音だった記憶がある

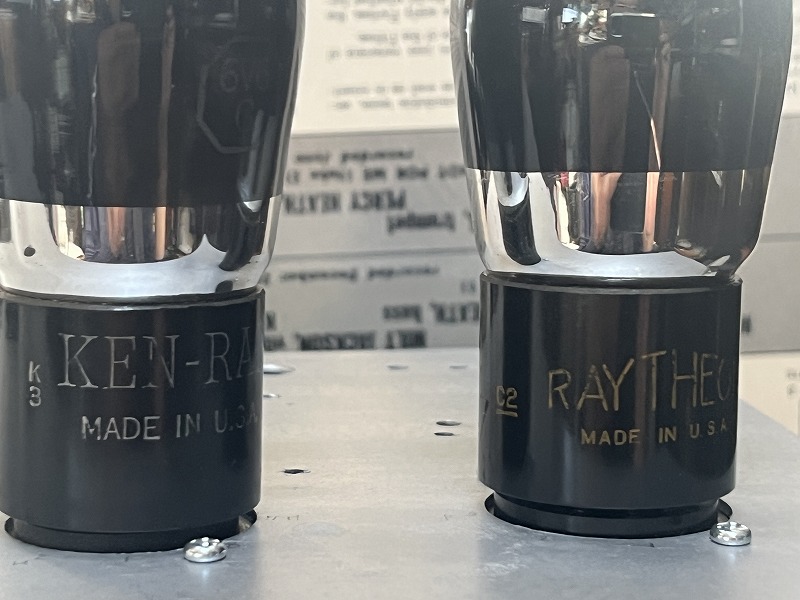

パワーアンプには使ったことのある6V6　ラインアンプにも使えるようだ　手持ちに数本あるのでバラックで組んでみよう　6V6Gが2本　6V6GTも2本在庫

電圧増幅管としての6V6 (Voltage Amplifier)　AI回答
本来は電力増幅用のパワー管ですが、3極管接続にすることで電圧増幅管として利用することも可能です。
トライオード接続時: 6V6を3極管接続にすると、増幅率（μ）は約9.8、内部抵抗（rp）は約1960Ωになります。

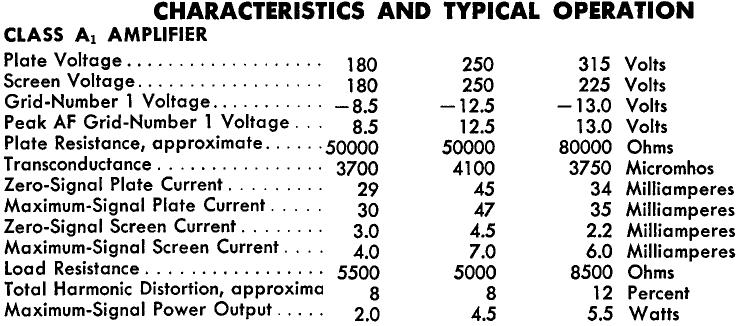

General Electric Co, Ltdのデータシートでは+領域まで
+領域まで使って小音量のところだけが美味しいのかもしれない

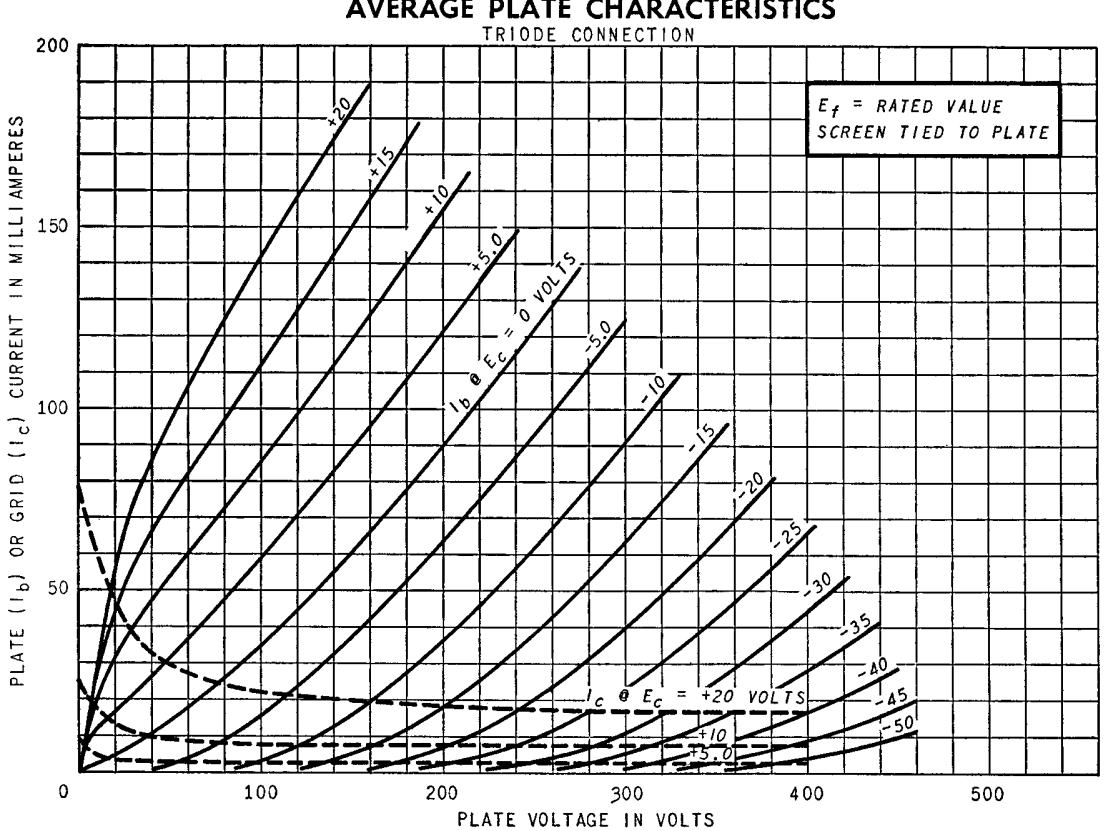

電圧電流グラフ　Ep-Ip特性曲線

回路図
既存の+120v前後の金田アンプのNo.157用電源を使ったので下図のとおりとなった

　※負荷抵抗10KΩを使うとプレートには48V　6.95mAが流れる

赤20KΩ　青10KΩ　おおまかな感じ

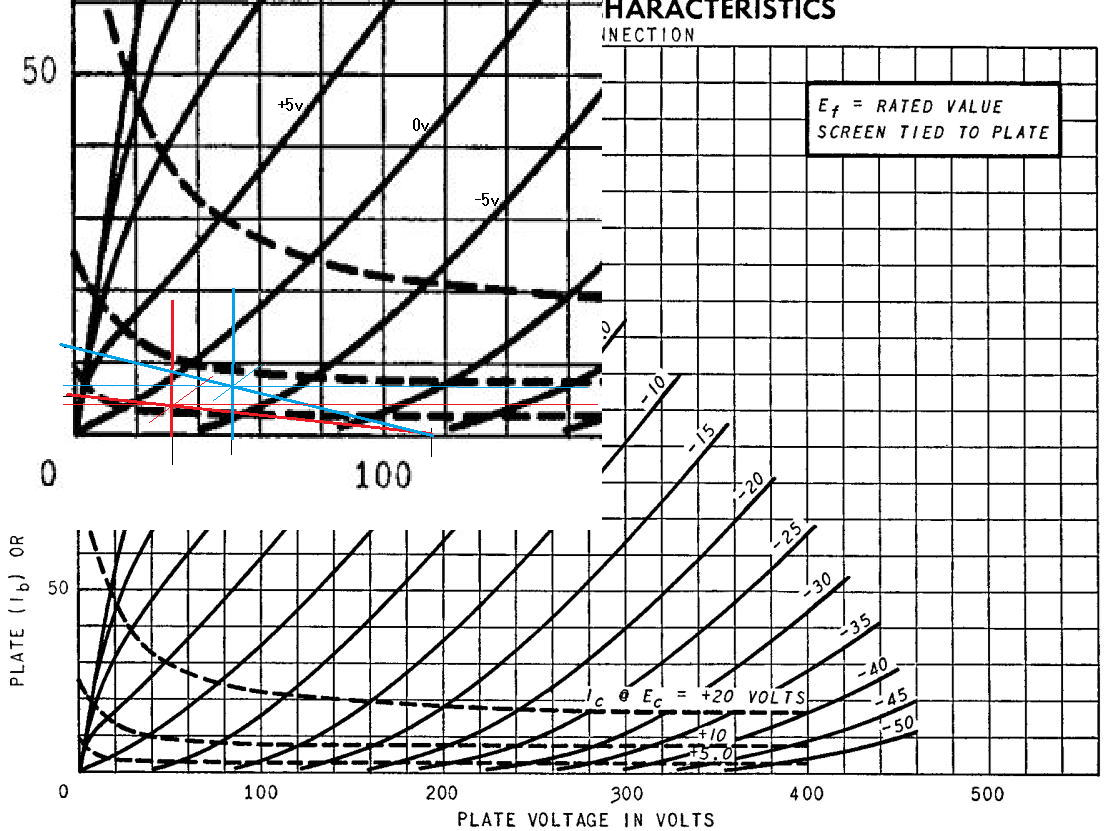

作図も正確にはならないがそれぞれの交差点から赤は-1.5v位　青は-2.5v位に見える
測定値は赤0.85v　青1.39v
交差点の電流値はほぼ合っているだろう

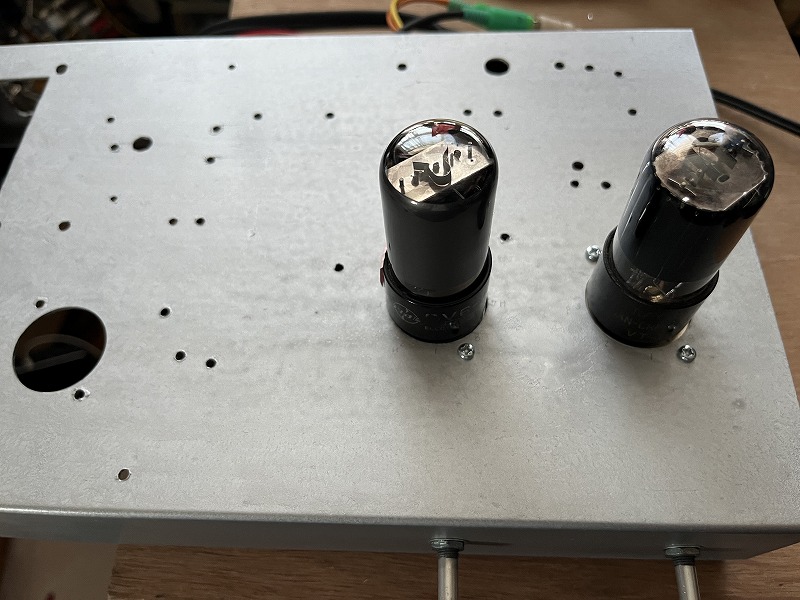

ジャンクのケースに配置

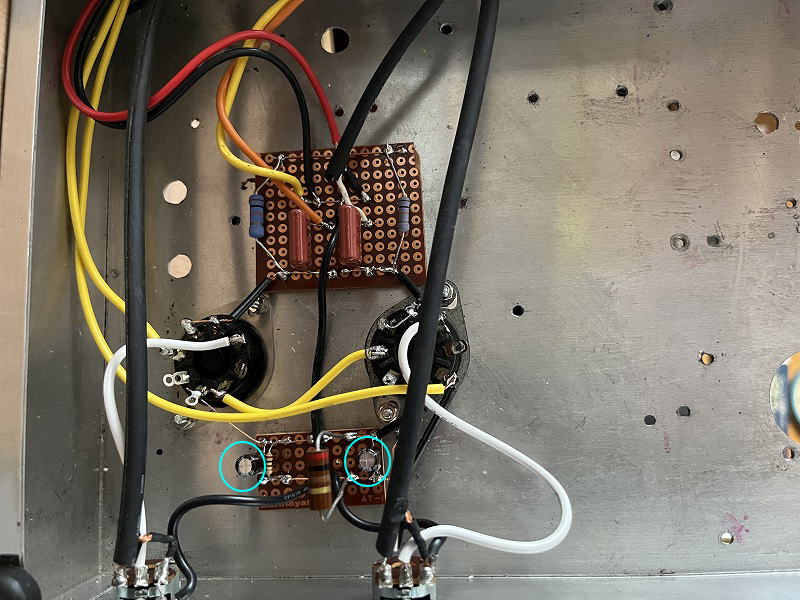

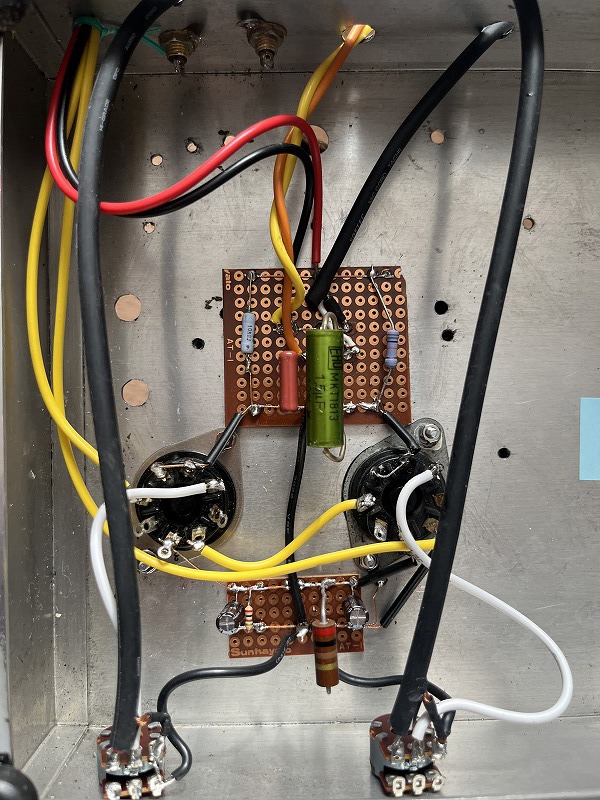

汎用基板を配置
カソード抵抗やカソードパスコン　出力コンデンサー　負荷抵抗等取り替えやすいように汎用基板を配置した　色々と換えても基本的な音の違いはあまり実感できないph7でした

良い音を求めて
それではと　カソードに下のPSFコンデンサーを使ってみよう

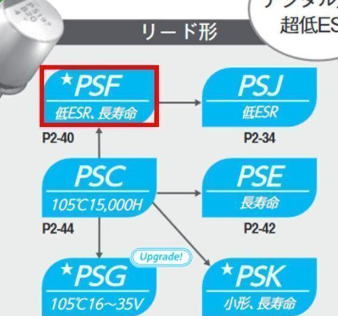

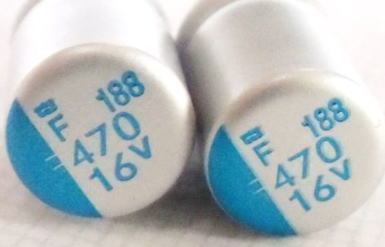

日本ケミコン PSF 16V 470uF APSF160ELL471MHB5S ●PSCの上位品

試しにERO1.5μF
出力コンデンサーにLchのみERO1.5μFを使う　幾分音がスッキリして聴こえる

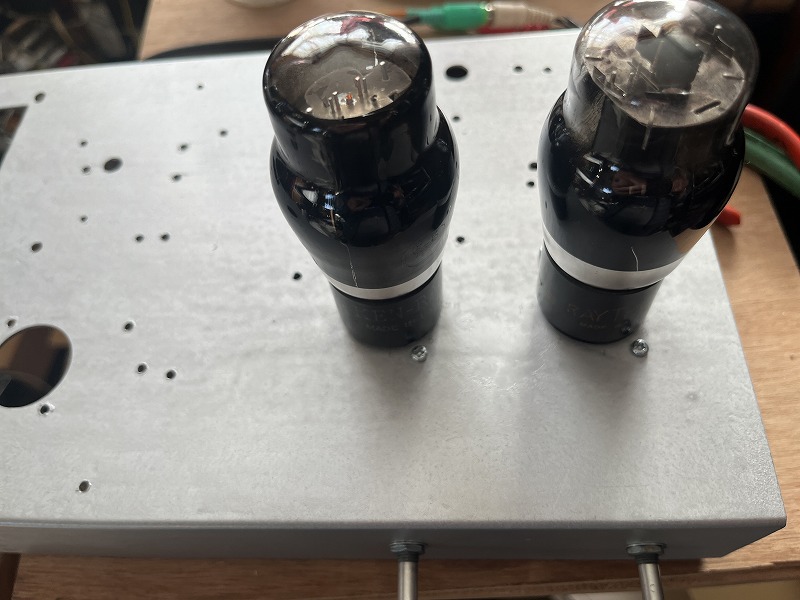

6V6Gを使う　Rchの球がプレート電圧が低い

電圧電流測定　Ep-Ip特性曲線用に
Rchの球がプレート電圧が低いと思ったがGT比較ではLchが高すぎたのか　下表からGTとGの様子が比較できる　負荷抵抗10KΩは小さいとは思うものの+Bが元々低いのでこんなものかと思う

　※カソード抵抗値が200Ωから若干ズレている可能性あり　未測定

とあるhp
EL32の共通カソードには560Ωの抵抗が入っている。パラにコンデンサーを入れる入れない等の実験
①1000uF63V(リファレンス)
②0.01uF50Vフィルム
③バイパスコンデンサ無しでそれぞれ試聴した
　　結果
①ボーカルがつややかな感じ　ただにじむような感じがつきまとう
②すっきりとして繊細。ボーカルが魅力的に聞こえる
③おとなしくなる。色が淡くなる　ボーカルが引っ込んで聞こえ、つややかな感じが薄れる
①と②では周波数特性や利得はほとんど変わらなかった
差動の出力段カソードには抵抗＋小容量のコンデンサが自分に合っているといえそうだ
以上　色々な試行があるものだと関心する

かくいうph7も色々と刺激され
本機に以下のカップリングコンデンサーを使ってみよう

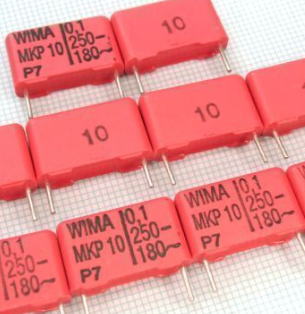

WIMA MKP10 250V 0.1uF ±10% 高音質オーディオ用フィルムコンデンサ

夢クラフト　ph7　金田アンプの世界
