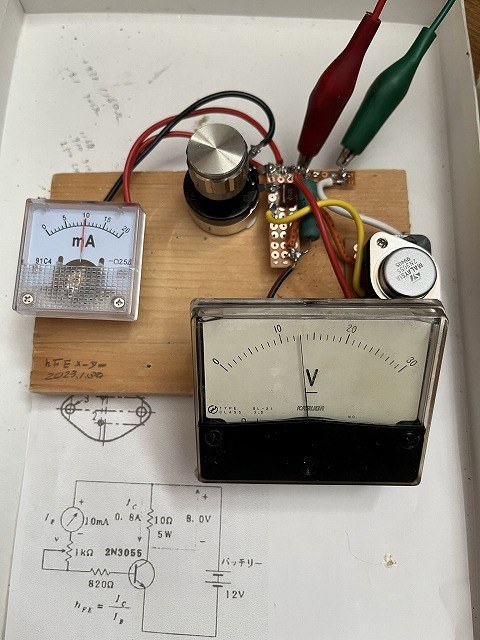

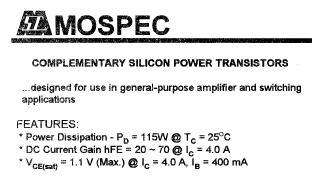

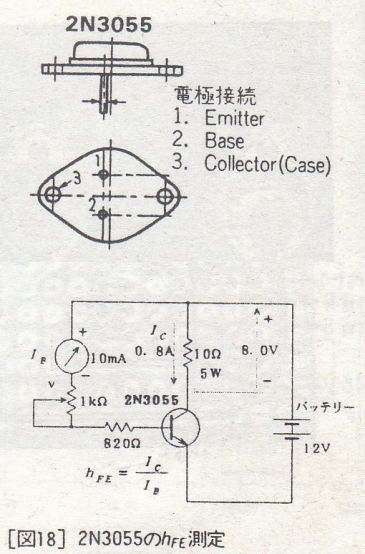

ベースに10mAを流して10Ωの両端電圧13Vを直読する この3055はhFE=130と読めるが・・・メーカーではhFE=max70だからもっと電流を流さなければ正しい値は出ないのか? ちなみにテスターに測定機能が付いているもので測ると50~130位に分布するのだがそれをそのまま信じて良いものか? 悩ましい限り まあ傾向を見るなら良いだろうし用途によるだろう 昔のパワーアンプなら10mA程度だったと思う そして最近と言ってもNo.139辺りは70mAだからその辺りの実態に合わせて測定して選別しても良い 下図のメーカーのデータシートの例ではhFEの測定条件にIc=4.0A,Vce=4.0Vのように 結構なコレクタ電流が流れるようにしなければメーカーの言うhFE=20~70にはならないということだ ちなみに上の測定回路に見えているSTの3055もこれと同様のデーターシート記載となっている STMicroelectronics |
2SC959の測定顛末はこちら http://ph7dc.but.jp/dc_amp/hfe_sokutei.htm |
